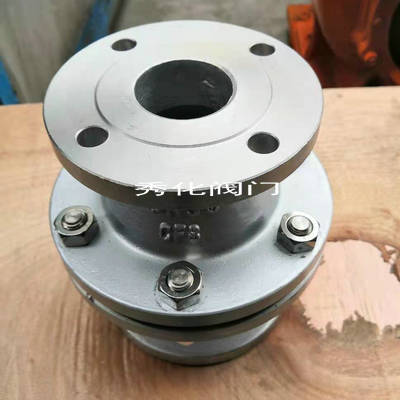

沼气阻火器
- 阀门型号：GZW-1
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
沼气阻火器是防止外部火焰窜入存有易燃气体的设备、管道内或阻止火焰在设备、管道间蔓延，阻火器是
应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。本产品适用于安装在输送可燃性
沼气气体的管道和储罐上，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。阻
火盘采用不锈钢材料制造，耐腐蚀易清洗。本阻火器具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻
火性能强、便于清洗等优点。
沼气阻火器材质及参数:
|
壳体材质： |
不锈钢：SUS304 |
|
阻火芯材质： |
不锈钢波纹板 |
|
密封圈材质： |
聚四氟乙烯 |
|
适用介质： |
沼气 |
|
工作温度： |
-30—+180℃ |
|
工作压力： |
1.0Mpa |
|
规格尺寸： |
DN20-300 |
|
阻火级别： |
BS5501：IIA |
沼气阻火器性能：
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。
沼气阻火器安装尺寸：
|
规格 尺寸 |
压力 PN |
外形连接尺寸﹝mm﹞ |
螺栓 |
||||
|
K |
D |
DL |
L |
数量 |
螺纹 |
||
|
DN20 |
1.6MPa
|
75 |
105 |
195 |
200 |
4 |
M12 |
|
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
沼气阻火器安装与维修维护：
1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标
牌与所装管线要求是否一致。
2、阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气 。
