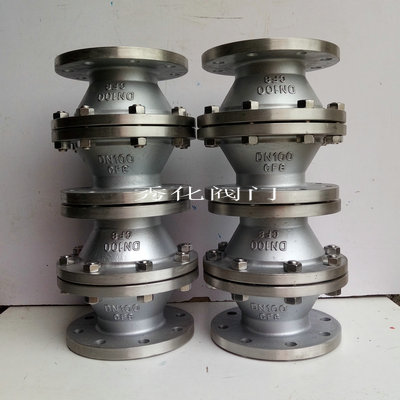

防爆阻火器
- 阀门型号：GZW-1
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好
防爆阻火器是用来阻止易燃气体，液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常安装在输送或
排放易烯易爆气体的储罐和管线上。如火炬，加热燃烧系统，石油气体回收系统或其它易燃气体系统。本
阻火器其性能完全符合CB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。产品结构合理，
阻火层采用不锈钢材料制造，耐腐蚀易于清洗。阀体采用不锈钢、碳钢及铸钢多种材料，可满足各种工业
管道的需要。
防爆阻火器材质及技术参数：
公称压力：PN1.0～6.4MPa
公称通径：DN25～DN600
连接方式：法兰、焊接、螺纹
适用介质：空气、天然气、液化气等多种非腐蚀性或弱腐蚀性气体介质。
适用温度：-20℃～+180℃
制造材料：A105，304，316，316L
密封圈材料：丁晴橡胶、聚四氟乙烯、金属垫片
防爆阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
执行标准：GB13347-2010《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-2005《石油化工石油气
管道阻火器选用、检验及验收》、HG/T20570.19-2010《阻火器的设置》。阻火器生产、检验和验收标准：
SY/T0512-2010《石油储罐阻火器》、测试依据：GB5908-2005《石油储罐阻火器性能和实验方法》。
引用标准：
G B 1348球墨铸铁件
G B /T 1804公差与配合 未注公差尺寸的极限偏差
GB 6414铸件尺寸公差
GB 9113- 9122 钢制管法兰
GB 9123 钢制管法兰盖
GB 9125 钢制管法兰技术条件
GB 9438铝合金铸件技术条件
G B /T 13306标牌
防爆阻火器安装尺寸：
|
规格 尺寸 |
压力 等级 |
外形尺寸（mm） |
N-d |
|||
|
L |
H |
D |
K |
|||
|
DN15 |
1.6MPa |
125 |
142 |
95 |
65 |
4*14 |
|
DN20 |
125 |
142 |
105 |
75 |
4*14 |
|
|
DN25 |
130 |
155 |
115 |
85 |
4*14 |
|
|
DN32 |
150 |
168 |
135 |
100 |
4*18 |
|
|
DN40 |
170 |
180 |
150 |
110 |
4*18 |
|
|
DN50 |
190 |
200 |
165 |
125 |
4*18 |
|
|
DN65 |
205 |
210 |
180 |
145 |
8*18 |
|
|
DN80 |
220 |
220 |
200 |
160 |
8*18 |
|
|
DN100 |
240 |
240 |
220 |
180 |
8*18 |
|
|
DN125 |
280 |
260 |
245 |
210 |
8*18 |
|
|
DN150 |
330 |
285 |
285 |
240 |
8*22 |
|
|
DN200 |
380 |
325 |
340 |
295 |
12*22 |
|
|
DN250 |
450 |
365 |
405 |
335 |
12*26 |
|
|
DN300 |
520 |
400 |
460 |
410 |
12*26 |
|
|
DN350 |
595 |
420 |
520 |
470 |
16*26 |
|
|
DN400 |
645 |
450 |
580 |
525 |
16*30 |
|
|
DN450 |
710 |
480 |
640 |
585 |
20*30 |
|
|
DN500 |
780 |
520 |
715 |
650 |
20*33 |
|
|
DN600 |
895 |
550 |
840 |
770 |
20*36 |
|
防爆阻火器用途：
1.输送可燃性气体的管道上
2.气体分析系统
3.油气回收系统。
4.气体净化通化系统。
5.煤矿瓦斯排放系统。
