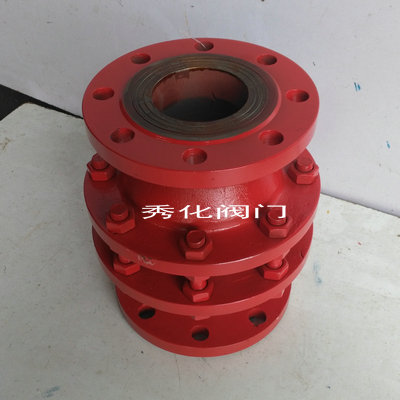

管道燃气阻火器
- 阀门型号：FWL-I
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、易清洗、阻火性能良好。
管道燃气阻火器于安装在输送可燃性气体如回热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网也
适合于民用煤气管道，广泛应用于冶金、化工等行业的天然气输送管道，如加热炉燃料气、石油液化气、
煤矿瓦斯排放管道中。可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源，防止非正常情况下火
焰在管道中的逆向传播。杜绝管道燃爆事故的发生，保证生命和财产和安全。
管道燃气阻火器材质及参数：
|
公称口径： |
DN15-600 |
|
压力压力： |
1.0MPa-10.0Mpa |
|
工作温度： |
-20℃- +180℃ |
|
阀体材质： |
铸钢WCB、不锈钢304、304L、316、316L |
|
阻火芯材质： |
不锈钢阻火波纹板 |
|
密封圈垫片： |
丁晴橡胶、聚四氟乙烯、金属垫片 |
|
制造标准 |
GB5908-2005 |

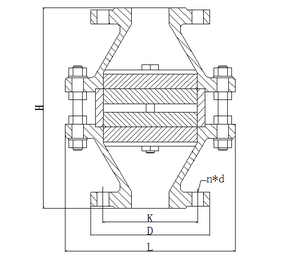

管道燃气阻火器安装尺寸：
|
公称口径
DN（mm）
|
重量（K
G/台）
|
外形尺寸（mm） |
||||
|
L |
H |
D |
K |
n-d |
||
|
15 |
5 |
125 |
187 |
95 |
65 |
4*14 |
|
20 |
5 |
125 |
187 |
105 |
75 |
4*14 |
|
25 |
6 |
130 |
192 |
115 |
85 |
4*14 |
|
32 |
8 |
150 |
215 |
135 |
100 |
4*18 |
|
40 |
9.5 |
170 |
225 |
150 |
110 |
4*18 |
|
50 |
12 |
190 |
245 |
165 |
125 |
4*18 |
|
65 |
15.5 |
205 |
255 |
180 |
145 |
8*18 |
|
80 |
19 |
220 |
265 |
200 |
160 |
8*18 |
|
100 |
22 |
240 |
285 |
220 |
180 |
8*18 |
|
125 |
32 |
280 |
305 |
245 |
2010 |
8*18 |
|
150 |
41 |
330 |
325 |
285 |
240 |
8*22 |
|
200 |
58 |
380 |
370 |
340 |
295 |
12*22 |
|
250 |
80 |
450 |
410 |
405 |
355 |
12*26 |
|
300 |
120 |
520 |
445 |
460 |
410 |
12*26 |
|
350 |
- |
595 |
465 |
520 |
470 |
16*26 |
|
400 |
- |
645 |
495 |
580 |
525 |
16*30 |
|
450 |
- |
710 |
525 |
640 |
585 |
20*30 |
|
500 |
- |
780 |
565 |
715 |
650 |
20*33 |
|
600 |
- |
895 |
595 |
840 |
770 |
20*36 |
管道燃气阻火器主要用途：
输送可燃性气体的管道上
火炬系统
废气排放燃烧
加热炉燃料气的管网上
天然气管道
煤矿瓦斯排放系统
管道燃气阻火器安装使用维护事项如下：
1、阻火器在运输，保管过程中，应注意防雨防潮和禁油。
2、与管道阻火器连接的管路或附件法兰垫片应选用退火软化的铝片，铜片或铜丝。
3、管道阻火器安装在管道上后,应按系统设计规定进行系统强度严密型性及泄漏量试验,并进行特殊的洁扫处理。
4、阻火器在长期停用后,再使用时应重新彻底进行特殊的清扫处理。
