加油站阻火通气帽
- 阀门型号：FZT-J
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：体积小、重量轻、安装使用方便
加油站阻火通气帽是加油站，小型油罐透气必不可少的配套设备。当油罐油料膨胀或进油时，即通过阻火
波纹板向外透气。当油罐向外放油时，即向油罐吸入空气，并阻止一切火源从此通过，确保安全。阻火透
气帽是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置.通常在输送或排放易燃易爆
气体的储罐和管线上.防火罩透气帽是石油产品在储存中必不可少的安全配件,广泛应用于石油产品的储存
和运作流程中气体排空.滤心采用不锈钢冷薄板压制均匀波纹组成.耐腐蚀,能满足石油储存透气的需要。
加油站阻火通气帽采用耐火铝板,壳体为不锈钢.阻火芯有不锈钢通常采用波纹板和铝波纹板,符合CB-5908
-2005技术要求，油罐料膨胀或进油时,就通过阻火芯波纹板向外排气，油罐内向外放油时又向罐内吸气,
阻止和杜绝一切火源从此通过,确保油罐安全。产品具有结构紧凑可靠性高,阻火芯件防爆、防腐、阻火性
能强、便于清洗等优点。
加油站阻火通气帽工作原理:阻火透气帽是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体
材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。这样，火焰进入阻火器后就
分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
加油站阻火通气帽技术参数：
|
壳体材质 |
碳钢、不锈钢、铝合金 |
|
阻火芯件材质 |
304不锈钢防爆阻火波纹板 |
|
连接形式 |
法兰连接、螺纹连接、焊接 |
|
密封件材质 |
橡胶聚四氟乙烯金属垫片 |
|
压力等级 |
0.6-1.6MPa |
|
工作温度 |
-30～+180℃ |
|
阻火性能 |
连续十三次以上都能阻火 |
|
耐烧性能 |
连续燃烧一小时无回火耐压性能 |

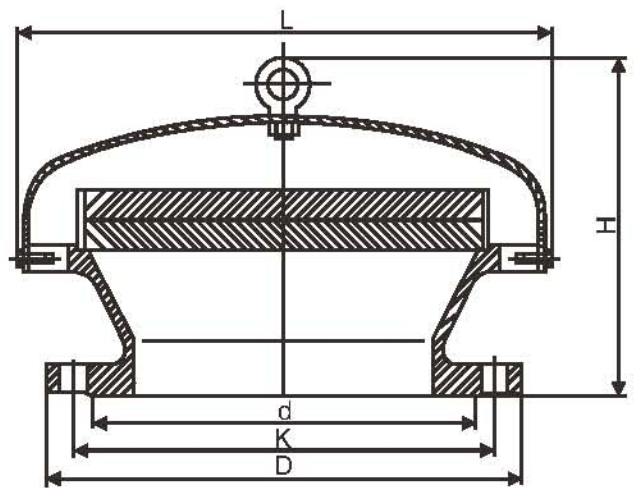

加油站阻火通气帽尺寸及结构图：
|
公称 通径 |
外形尺寸（mm） |
重量 |
|||||
|
L |
H |
D |
K |
N |
d |
||
|
DN25 |
110 |
110 |
115 |
85 |
4 |
12 |
2.5 |
|
DN32 |
140 |
130 |
135 |
100 |
4 |
16 |
3.5 |
|
DN40 |
140 |
130 |
145 |
110 |
4 |
16 |
4 |
|
DN50 |
160 |
150 |
160 |
125 |
4 |
16 |
5 |
|
DN65 |
180 |
170 |
180 |
145 |
4 |
16 |
7 |
|
DN80 |
200 |
190 |
195 |
160 |
8 |
16 |
9 |
|
DN100 |
230 |
220 |
215 |
180 |
8 |
18 |
11 |
|
DN150 |
320 |
250 |
280 |
240 |
8 |
22 |
15 |
|
DN200 |
400 |
300 |
335 |
295 |
8 |
22 |
25 |
加油站阻火透气帽标准：执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413
-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、
检验和验收标准：SY/T0512-1996《石油储罐阻火器》测试依据：GB5908-86《石油储罐阻火器性能和实验方
法》。加油站阻火透气帽安装：应垂直安装在油罐的顶部,确保罐内外压力的平衡,保证罐体和加油站的安全.
透气帽装于管道末端放空用。
加油站阻火通气帽维修与保养：用户应经常对透气帽内的阻火波纹板的透气性进行检查,确保透气帽良好的阻
火、透气性能.检修时将透气帽上盖螺丝拧开,并松开固定阻火芯的螺钉,取出阻火芯,检查阻火芯是否堵塞、变
形或锈蚀,应即时清洗或换阻火芯,每月检查两次。
