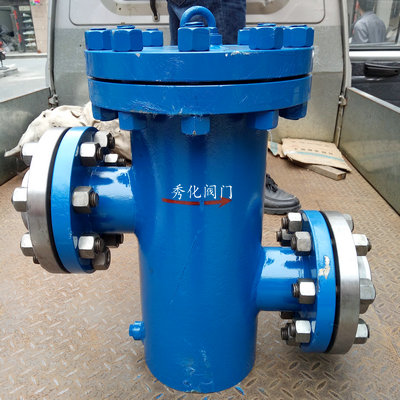

直流型篮式过滤器
- 阀门型号：SRBA-L
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：&结构合理、安装方便、易清洗.
直流型篮式过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线
设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式
的过滤网，一经洗刷即可以恢复如新。因此篮式过滤器在石油、化工、制药、食品等行业中得到了广泛的应
用深受用户的好评。
直流篮式过滤器主要零件材质：
|
产品名称： |
直流型篮式过滤器 |
|
|
产品型号： |
SRBA-L |
|
|
产品口径： |
DN15～DN600 |
|
|
产品压力： |
1.0-6.4Mpa |
|
|
产品材质： |
铸钢、不锈钢、合金钢等 |
|
|
零件名称 |
材质 |
|
|
滤网 |
不锈钢 |
|
|
阀体 |
WCB |
CF8 |
|
垫片 |
石墨 |
PTFE |
直流型篮式过滤器应用范围：SRBA型篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，
用于保护阀门及管道设备。
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。

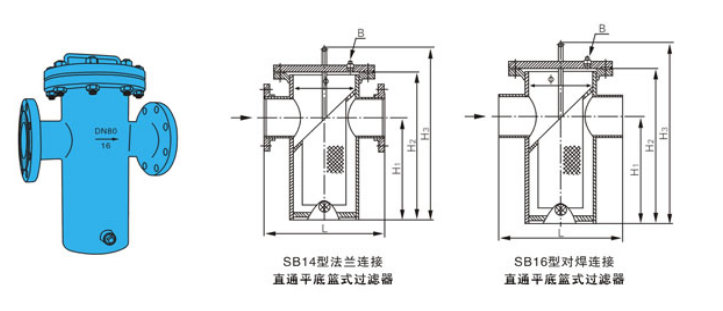

直通篮式过滤器外形尺寸及结构图：1.6(MPa):
|
公称 通径 |
尺寸(mm) |
有效过滤面积(m2) |
倍数 |
重(Kg) |
|||||
|
φ |
L |
H1 |
H2 |
H3 |
B |
||||
|
DN25 |
89 |
220 |
160 |
260 |
360 |
R1/2 |
0.003619 |
6 |
13.8 |
|
DN32 |
89 |
220 |
165 |
270 |
370 |
R1/" |
0.003619 |
4.5 |
16.5 |
|
DN40 |
114 |
280 |
180 |
300 |
400 |
R1/" |
0.005718 |
4.5 |
19 |
|
DN50 |
114 |
280 |
180 |
300 |
400 |
R1/2" |
0.005718 |
3 |
23 |
|
DN65 |
140 |
330 |
220 |
350 |
460 |
R1/2" |
0.009613 |
3 |
39 |
|
DN80 |
168 |
340 |
260 |
400 |
510 |
R1/2" |
0.01539 |
3 |
53 |
|
DN100 |
219 |
420 |
310 |
470 |
580 |
R3/4" |
0.02464 |
3 |
76 |
|
DN150 |
273 |
500 |
430 |
620 |
730 |
R3/4" |
0.04866 |
3 |
126 |
|
DN200 |
325 |
560 |
530 |
780 |
900 |
R3/4" |
0.07858 |
2.5 |
158 |
|
DN250 |
426 |
660 |
640 |
930 |
1050 |
R3/4" |
0.12005 |
2.5 |
195 |
|
DN300 |
478 |
750 |
840 |
1200 |
1350 |
R3/4" |
0.16537 |
2.3 |
260 |
直流篮式过滤器结构特点：
1、标准不锈钢过滤网孔径为Ф3~6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
直流型蓝式过滤器的安装和维护：
1.蓝式过滤器通常水平安装，入口和出口方向应与阀体上的箭头方向一致。
2.过滤器工作一段时间后，某些杂质会在过滤器元件中沉淀。这是因为压降增加并且流量将减小。滤芯中
的杂质需要及时处理。
3.清洁杂质时，请特别注意滤芯上的不锈钢丝网不得变形或损坏。否则，如果安装了过滤器，则过滤后的
介质纯度不符合设计要求，并且压缩机、泵、仪器和其他设备将受到破坏。
4.如果发现不锈钢丝变形或损坏，则需要立即更换。
