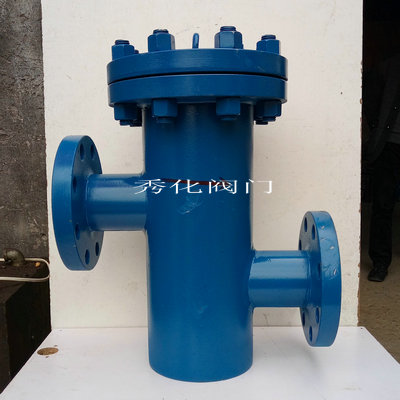

高低接管篮式过滤器
- 阀门型号：SRBA-R
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、易清洗。
高低蓝式过滤器是除去液体中少量固体颗粒的小型设备，主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等
组成。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而洁净的流体通过滤蓝、由过滤器出口排出。当
需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形
成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
高低蓝式过滤器执行标准:
|
设计规范：HGJ502 |
|
试验与检验：ASME B16.104 |
|
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5 |
|
产品标识：GB/T 12220 |
|
供货规范：JB/T 7928 |
高低蓝式过滤器主要零件材料：
|
壳体材质 |
铸铁、碳钢 |
不锈钢 |
|
滤框滤网材质 |
不锈钢 |
|
|
密封件材质 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
|
工作温度(℃) |
-30～+120 |
-40～+150 |
|
公称压力(MPa) |
0.6～6.4 (150Lb～300Lb) |
|

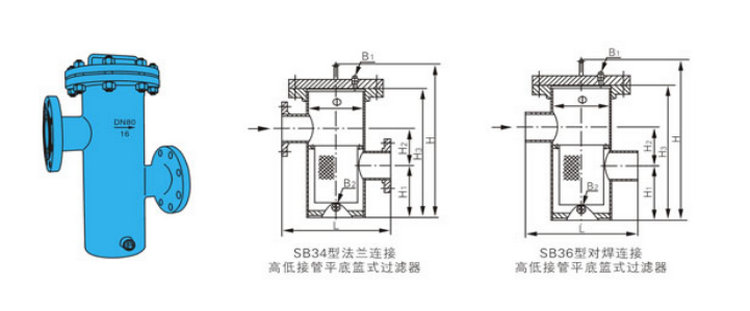

高低蓝式过滤器外形尺寸及结构图：1.6(MPa)：
|
公称通径 |
尺寸(mm) |
有效过滤 |
倍数 |
重量 |
||||||
|
φ |
L |
H1 |
H2 |
H3 |
H |
B(R) |
||||
|
DN25 |
76 |
220 |
9 |
12.5 |
280 |
295 |
1/2" |
0.003619 |
9 |
12.5 |
|
DN32 |
76 |
220 |
5.9 |
16.8 |
285 |
300 |
1/2" |
0.003619 |
5.9 |
16.8 |
|
DN40 |
114 |
280 |
6 |
24.8 |
340 |
355 |
1/2" |
0.005718 |
6 |
24.8 |
|
DN50 |
114 |
280 |
3.9 |
29.3 |
340 |
355 |
1/2" |
0.005718 |
3.9 |
29.3 |
|
DN65 |
140 |
330 |
3.8 |
40.6 |
400 |
415 |
1/2" |
0.009613 |
3.8 |
40.6 |
|
DN80 |
168 |
340 |
4.4 |
55.2 |
460 |
475 |
1/2" |
0.001539 |
4.4 |
55.2 |
|
DN100 |
219 |
420 |
4.4 |
103 |
550 |
565 |
3/4" |
0.02464 |
4.4 |
103.6 |
|
DN150 |
273 |
500 |
3.7 |
181 |
720 |
735 |
3/4" |
0.04866 |
3.7 |
181.5 |
|
DN200 |
325 |
560 |
3.5 |
229 |
900 |
915 |
3/4" |
0.07858 |
3.5 |
229 |
|
DN250 |
426 |
660 |
3.6 |
350 |
1070 |
1120 |
3/4" |
0.12005 |
3.6 |
350 |
|
DN300 |
478 |
750 |
6.4 |
400 |
1360 |
1410 |
3/4" |
0.16537 |
3.8 |
532 |
高低接管蓝式过滤器应用及特点：
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。
6、标准不锈钢过滤网孔径为Ф3—6，其孔径数目可供选择。
7、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
流通面积大、故压力损失小，安装容易维修方便。
高低蓝式过滤器安装维护：
1、蓝式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需
及时清除过滤器芯内的杂质。
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过
滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
