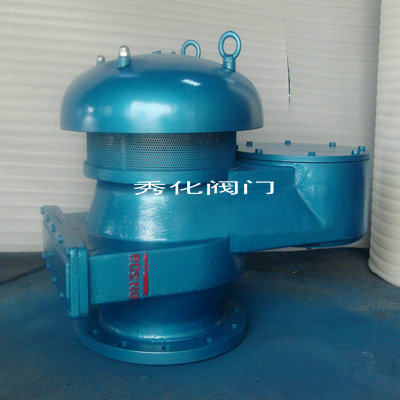

89型全天候阻火呼吸阀
- 阀门型号：QZF-89型
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
89型全天候阻火呼吸阀主要是用来满足储罐大小呼吸的通气与阻火要求安装在储存甲、乙、丙类液体的储
罐顶上，确保储罐在超压时免遭破坏，同时减小储罐内介质的蒸发损耗。是集阻火器与呼吸阀为一体，具有
新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好、重量轻、密封
性能好、泄漏量小、耐腐蚀维修方便。
89型全天候阻火呼吸阀工作原理：QZF-89型全天候防火呼吸阀安装在固定罐顶上的通风装置，起减少油品蒸
发损耗，控制储罐压力及阻止外界火焰传入的作用。既有阻火功能又解决罐内正压，负压的气体，使罐内的
液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内
必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体
质量得到了有利的保障。
|
A级正压： |
355Pa (36毫米水柱) |
|
负压： |
295Pa (30毫米水柱) |
|
B级正压： |
980Pa (100毫米水柱) |
|
负压： |
295Pa (30毫米水柱) |
1、经久耐用、防冻性能突出，是适用寒冷地区名符其实的全天候新产品。
2、具有通风量大、泄漏量小、耐腐性强等特点，接有静电地线与罐体保持等电位安全装置。
3、安装于固定顶罐上的重要通风装置主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。
|

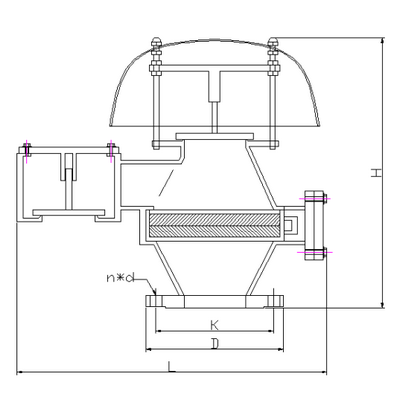

公称口径 |
法兰连接尺寸 |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
ф110 |
ф140 |
362 |
360 |
4*14 |
|
DN80 |
ф170 |
ф185 |
513 |
445 |
4*16 |
|
DN100 |
ф170 |
ф205 |
513 |
445 |
4*16 |
|
DN150 |
ф225 |
ф260 |
640 |
610 |
8*18 |
|
DN200 |
ф280 |
ф315 |
770 |
700 |
8*18 |
|
DN250 |
ф335 |
ф370 |
918 |
828 |
12*18 |
|
DN300 |
ф395 |
ф435 |
1050 |
910 |
12*24 |
89型全天候阻火呼吸阀维护与保养： 呼吸阀的维护与保养每月一次，冬季每月两次。其方法：先将阀盖轻
轻打开，把真空阀盘和压力阀盘取出，检查阀盘与阀盘密封处、阀盘导杆与导杆套有无油污和脏物，如出现
油污和脏物应清除干净，然后装回原位，上下拉动几下，检查开启是否灵活可靠。如果一切正常，再将阀盖
盖好紧固。在维护与保养中，如发现阀盘有划痕、磨损等异常现象，应马上更换或与供货公司联系，以使及
时得到解决。
