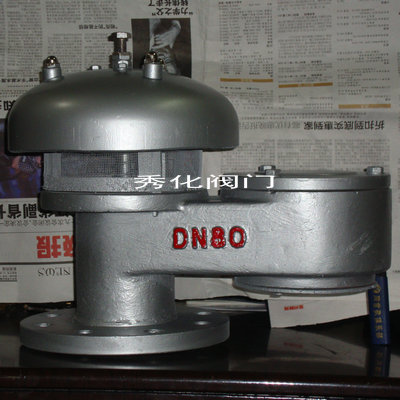

88型全天候呼吸阀
- 阀门型号：QHXF-88型
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：体积小、重量轻、安装使用方便
88型全天候呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力的作用，其阀盘
结构为空气垫型膜式阀盘。具有通风量大、泄漏量小、耐腐蚀等特点，并有静电接地线，使该阀与罐体保持
等电位。全天候防爆呼吸阀具有防冻性能适用于寒冷地区。
88型全天候呼吸阀工作原理：呼吸阀工作原理是利用阀盘(有时阀盘上加重块)的重量来控制罐内的呼气压
力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出(
呼出)，使罐内的压力不再增高。当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空
气(吸气)维持油罐压力平衡。压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸
发损耗。全天候防爆呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。选择呼吸阀
型号时要根据油品收发作业时的最大排量来确定。呼吸阀直径大于250mm时可选用两个不超过250mm的呼吸阀。
|
阀体材料 |
WCB、304、316L |
|
正压阀盘材料： |
304、316、铝合金 |
|
密封材料 |
聚四氟乙烯 |
|
负压阀盘材料： |
304、316、四氟PTFE |
|
环境温度 |
-30～+60℃ |
|
公称口径： |
DN50-250 |
|
压力等级： |
0.6-1.0Mpa |
|
连接形式： |
法兰连接 |
|
A级正压: 353Pa-36mmH2O |
负压:295Pa-30mmH2O |
|
B级正压: 980Pa-100mmH2O |
负压: 295Pa-30mmH2O |
|
规 格 |
安装尺寸﹝mm﹞ |
||||||||
|
H |
L |
D |
D1 |
D2 |
n |
d |
|||
|
N1 |
N2 |
D1 |
D2 |
||||||
|

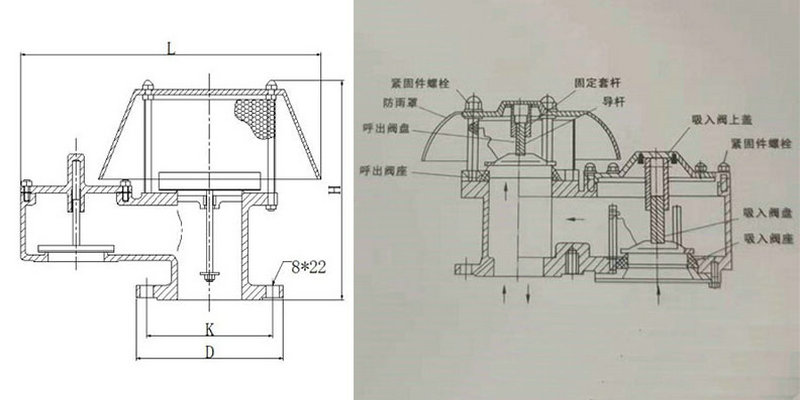

DN50 |
255 |
362 |
140 |
110 |
90 |
3 |
1 |
14 |
12 |
|
DN80 |
342 |
508 |
185 |
150 |
125 |
3 |
1 |
18 |
16 |
|
DN100 |
342 |
508 |
205 |
170 |
145 |
3 |
1 |
18 |
16 |
|
DN150 |
460 |
640 |
260 |
225 |
200 |
6 |
2 |
18 |
16 |
|
DN200 |
545 |
770 |
315 |
280 |
255 |
6 |
3 |
18 |
16 |
|
DN250 |
648 |
918 |
370 |
335 |
310 |
9 |
3 |
18 |
16 |
88型全天候呼吸阀安装及维护：呼吸阀常见故障有：漏气、卡死、粘结、堵塞、冰冻、生锈，以及正压阀和
直空阀常开等，这些故障有的会使呼吸阀达到控制压力时不能动作，造成油罐超压，危及油罐安全；有的会
使呼吸阀失去作用，造成大、小呼吸失控，从而增加油料的蒸发损耗，使油料质量下降，或加重罐区周围大
气污染，影响操作人员身体健康，增加区域危险因素。呼吸阀除了日常检查维护外，还应定期进行较全面的
检查和维护，一般每年第一、四季度每月检查两次，第二、三季度每月检查一次。检查维护的主要内容是：
（1）打开呼吸阀的顶盖，检查呼吸阀内部的阀盘、阀座、导杆、导孔、弹簧等有无生锈和积垢，并进行清
洁，必要时用煤油清洗：
（2）检查阀盘开闭是否灵活，有无卡滞现象，阀盘与阀座的接触面（密封面）是否良好，必要时应拆下修
理，密封面的材料为有色金属，应用红丹润滑油研磨剂进行研磨；
（3）检查阀体封口网是否完好，有无冰冻、堵塞，应擦去网上的污锈和灰尘，保证气体进出畅通；
（4）检查压盖衬垫是否严密，必要时应更换；
（5）给螺栓加油保护。
