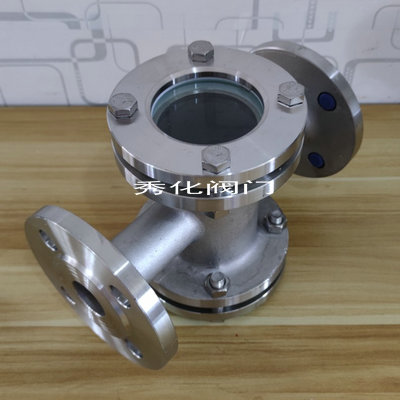

不锈钢管道视镜
- 阀门型号：HGS07
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：体积小、重量轻、安装使用方便
不锈钢管道视镜就是安装在管道或设备上可以随时查看监测内部物料工作情况的.不锈钢视镜采用优质的304
材质具有超高的耐腐蚀性,并且加工容易,外表美观.同时视镜采用钢化硼硅玻璃,聚乙烯四氟垫片.使不锈钢视
镜适用于大部分恶劣的工作环境中.并且使用寿命较长.不锈钢视镜由于结构紧凑,它安装简单,使用方便,非常
容易清洗与维修是目前最常用的一种视镜.
不锈钢管道视镜技术参数：
|
阀体材料： |
不锈钢/316/304L/316L |
|
视窗材料： |
钢化玻璃高硼硅玻璃、石英玻璃 |
|
密封垫片： |
硅胶聚乙烯四氟、耐高温石墨 |
|
紧固件： |
304标准件 |
|
使用压力： |
小口径0-4.0MPa、大口径0-2.5MPa |
|
连接方式： |
法兰连接、螺纹连接 |
|
允许急变温度： |
＜60℃ |
|
使用温度： |
钢化玻璃;200℃高硼硅玻璃;450℃石英玻璃;600℃ |
|
注：石英玻璃的使用温度可达1000℃,由于不锈钢材料的使用温度在六百度左右。 |
|

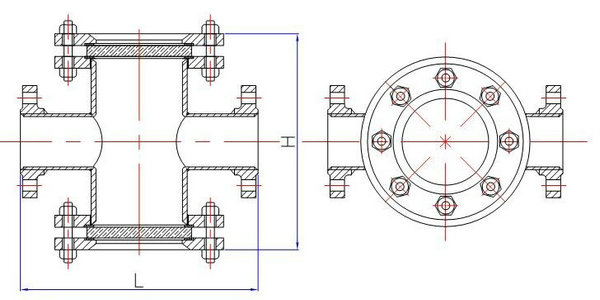

不锈钢管道视镜外形结构图及尺寸：
|
公称通径DN |
25公斤 |
6公斤 |
||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
|||||
|
H |
L |
直径 |
厚度 |
H |
L |
直径 |
厚度 |
|
|
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
50 |
320 |
226 |
140 |
20 |
320 |
278 |
140 |
20 |
|
65 |
320 |
226 |
140 |
20 |
320 |
278 |
140 |
20 |
|
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
125 |
440 |
356 |
165 |
20 |
440 |
264 |
165 |
20 |
|
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
不锈钢管道视镜法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，
请在订货合同中注明。
不锈钢管道视镜的维护及保养:
1、玻璃管视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
2、玻璃管视镜的视窗玻璃属宜损件，安装视镜时要轻拿轻放,均匀受力；
3、视镜玻璃耐温耐压有一定的局限，
4、允许急变温度<60℃，玻璃因温差过大会破裂。
5、根据压力要求，可以适当加大上下法兰的厚度，玻璃管的厚度，以提高抗压能力,但相差不大。
