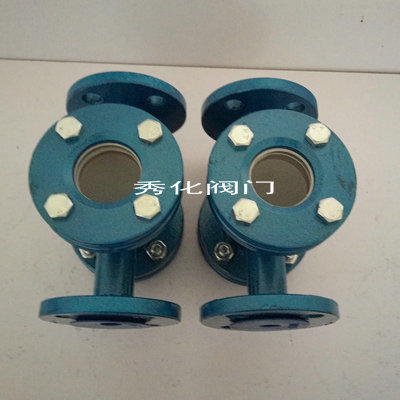

直通视镜
- 阀门型号：HGS07
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：驱动力矩小，操作简便
直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能
随时观察管道中液体、气体、蒸汽等介质流动及反应情况起到监视生产、避免生产过程中事故发生的作用。
应用于管道、设备装置中重要附件。可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，
以保证其安全生产。
管道直通视镜的工作原理:安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调
节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。
直通视镜材料及参数：
|
壳体材质： |
碳钢WCB、不锈钢304、321、316、316L |
|
|
视窗材料： |
钢化硼硅玻璃 |
石英玻璃 |
|
工作温度： |
0~250（℃） |
0~800（℃） |
|
公称压力： |
＜0.6（MPa） |
0.6~2.5（MPa） |
|
密封件材质： |
丁腈橡胶、聚四氟乙烯 |
|
|
连接形式： |
螺纹连接、法兰连接 |
|
|
允许急变温度： |
＜60（℃） |
|

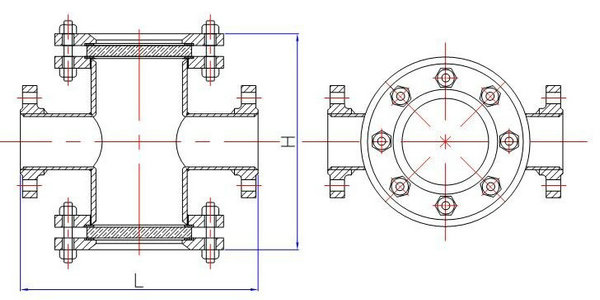

直通视镜安装及结构图：
|
公称 通径 DN |
2.5公斤 |
6公斤 |
||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
|||||
|
H |
L |
直径 |
厚度 |
H |
L |
直径 |
厚度 |
|
|
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
50 |
320 |
226 |
140 |
20 |
320 |
278 |
140 |
20 |
|
65 |
320 |
226 |
140 |
20 |
320 |
278 |
140 |
20 |
|
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
125 |
440 |
356 |
165 |
20 |
440 |
264 |
165 |
20 |
|
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
直通视镜的结构特点：
1、采用高压截止阀形式，锥面密封，聚四氟乙烯填料密封。
2、阀盖与阀体有螺栓连接，拆装方便。
3、阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。
4、整体式阀体，双阀杆结构，外型布局合理。
5、阀体可通保温蒸汽，作为介质保温，防止液体结晶。
6、阀体与塔类容器焊接提高阀体温度二次防止液体结晶。直通视镜法兰标准：HG20592-97PN1.0当客户需
用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时请在订货合同中注明。
直通视镜安装使用时需注意的问题：
1、改进视镜垫片的材质。使用具有耐腐蚀，耐老化耐高温的四氟板，安装时，应对密封面及垫片进行外观
检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良
好，达到使用要求。
2、加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，
压力1.765MPa，防止超温超压。
