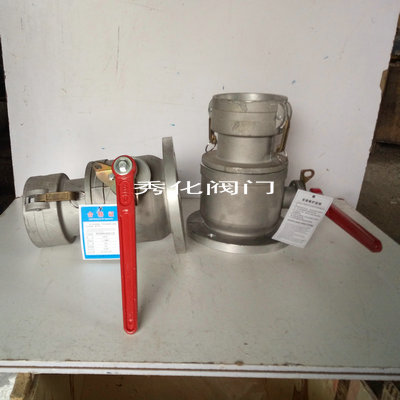

球阀式阴端快速接头采用铝合金单法兰结构，另一端可以根据客户需要制成阳端或阴端，与快速接头连

接是油罐及油罐车上的主要附件之一,适用于非腐蚀性液体输送管道开闭控制。

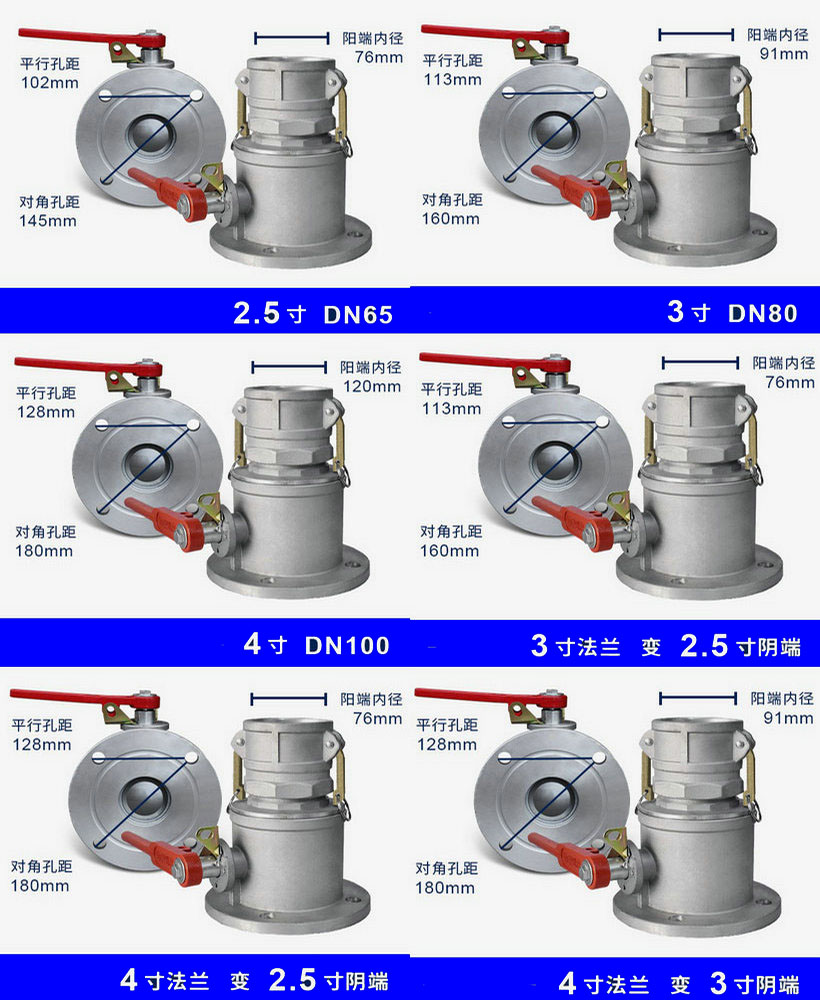

产品材质及参数及尺寸图：

壳体材质：	铸造铝、
公称通径：	DN65-100mm
工作温度：	常温
结构形式：	固定球球阀
连接形式：	法兰
流动方向：	单向
驱动方式：	手动
产品用途：	截止
压力环境：	常压（0.6-1.0MPa）
适用介质：	水、油品等
类型(通道位置)：	直通式

球阀式阴端快速接头优点:

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种氟塑料，密封性好，能实现完全

密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90度、便于远距离的控制。

5．维护方便，球阀结构简单，密封圈一般都是活动的拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时不会引起阀门密封面的侵蚀。由于球阀在

启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

球阀式阴端快速接头安装：口径大小可根据用户选择，最大使用压力1.0MPa。采用单法兰固定连接和快速接

头式，安装后可直接插入阴端接头输送液体，设有限位和加锁装置。可旋转法兰内密封座可调整扳杆轻重和

消除渗漏。球阀式阴端快速接头安装前要对调整圈进行调整，以保证密封及手柄手动灵活。

1、管路输送液体要保证清洁度，以防杂质入内，损伤阀体和密封面，缩短使用寿命。

2、与球阀法兰相接的管路法兰，平面应与球阀法兰平面平行，不平行时不可用，以免螺栓过紧后损坏球阀，

此时应调整管路法兰平行，方可安装使用。

3、使用前须看准转动方向，以免错位带来使用不方便及扭伤手柄。

4、油车长期停放或过冬不用时，应提前将罐内的液体提成放干净，以免影响其正常使用。

5、在使用过程中，如果在密封，一般不要演常拆，以免损伤密封面，影响其密封性能。

球阀式阴端快速接头安装注意事项：

(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)合格后方可上线

安装(接线按电动执行机构线路图)。

(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
