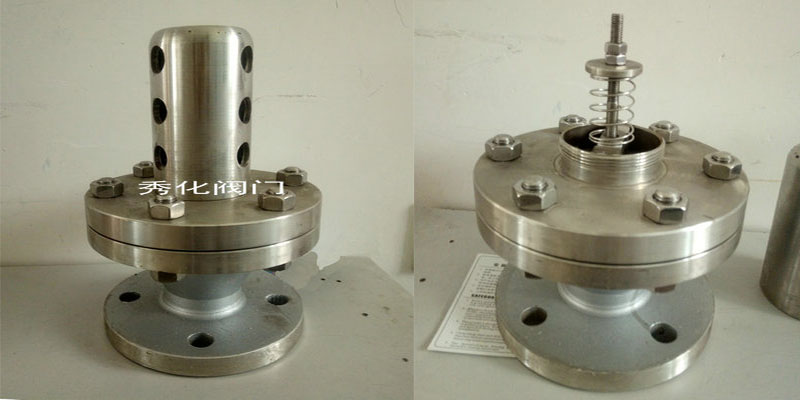

真空负压安全阀
- 阀门型号：TFA72W
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：具有良好的耐候性，耐酸碱，耐盐雾等
真空负压安全阀是一种安全阀主要用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐
步升高时，该阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象以保护设备的安全。
真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，
吸入空气；当容器内负压达到允许值时，真空负压安全阀自动关闭，从而保护设备及系统。这一产品一般安
装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时真空负压安全阀将自动开启保护设备不受损坏。
真空负压安全阀主要零部件材料说明：
|
零部件名称 |
TFA72W-P材料 |
TFA72W-R材料 |
|
阀体 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀座 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
调节阀 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
阀盖 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
在≤200℃使用范围 |
TFA72W-P适用于硝酸类介质 |
|
|
TFA72W-R适用于醋酸类介质 |
||
真空负压安全阀工作原理：安全阀在系统中起安全保护作用当系统压力超过规定真空值时阀门打开开始工作，
将从大气中吸入空气保证罐内的真空度，是罐内的不超过允许值，从而保证系统不因压力过高而发生事故。
当系统产生负压时通过大气压跟系统压力的压差作用在密封件上,推动真空破坏阀密封件,打开密封面把外界
大气引入系统,让系统压强升高破坏负压,直到真空破坏阀密封件重新下坠密封,外界大气不再进入系统.在系
统正压时候工作介质进入密封件上部，向下压紧密封件，系统压力越大，密封越紧，保证正压时真空破坏阀
候滴水不漏。

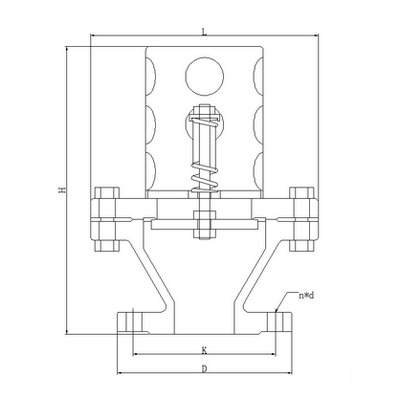

真空负压安全阀外形连接安装尺寸及结构图（1.6MPa）：
|
公称通径 DN（mm） |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
n*d |
|
|
25 |
135 |
185 |
115 |
85 |
4*14 |
|
32 |
155 |
200 |
135 |
100 |
4*18 |
|
40 |
170 |
220 |
145 |
110 |
4*18 |
|
50 |
190 |
240 |
160 |
125 |
4*18 |
|
65 |
210 |
260 |
180 |
145 |
4*18 |
|
80 |
220 |
280 |
195 |
160 |
8*18 |
|
100 |
240 |
300 |
215 |
180 |
8*18 |
|
125 |
280 |
330 |
245 |
210 |
8*18 |
|
150 |
335 |
365 |
285 |
240 |
8*22 |
|
200 |
380 |
400 |
340 |
295 |
12*22 |
|
250 |
440 |
420 |
405 |
355 |
12*22 |
真空负压安全阀安装要求：
1、直安装在容器或者管道路上方的连接法兰上，法兰尺寸按照设计要求。
2、主管道法兰之间连接必须加装密封垫，拧紧螺栓。
3、安装应垂直立式安装，吸气口应处于易于操作的部位两边不能有障碍物。
4、时一定要拿掉阀门的防尘盖。
