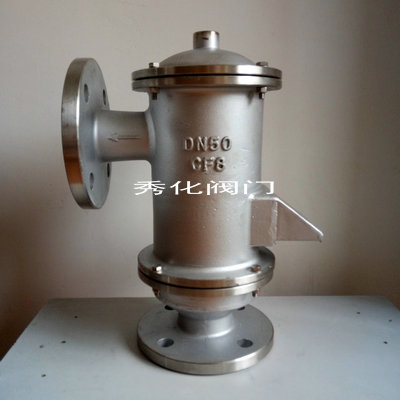

带呼出接管呼吸阀
- 阀门型号：HXF-7
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构紧凑，通气量大，泄漏量小，耐腐蚀
带呼出接管呼吸阀是安装在石油化工固定储罐上的通气装置，以防止罐内超压或超真空使储罐遭受损坏，起
阻止外界火焰传入，减少罐内液体挥发损耗的作用。同时对油品、化工品、食品不同介质的储罐采用不同材
质制造完全满足各类储运系统工艺要求。适用于可回收气体储罐，如有氮气封顶储罐，可接受储罐内的废氮
回收，节能、环保呼吸阀可代替氮封装置。带接管呼吸阀驱动方式可选用自动连接方式可选用法兰结构形式
可选用带接管型。带呼出接管呼吸阀将传统的储罐呼吸阀与储罐阻火器合二为一,阻火器改置于呼吸阀吸入口
处，彻底杜绝火源进入呼吸阀壳体内，具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点，且密
封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。据国家标准《石
油化工企业设计防火规范》(GB50160-2018)之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀“。可见
呼吸阀，阻火器是储罐不可缺少的安全设施，它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破
坏，且能减少罐内介质的挥发和损耗，呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。
带呼出接管呼吸阀参数要求及操作压力：
|
壳体材料： |
碳钢、不锈钢 |
|
芯件材质： |
不锈钢或聚四氟乙烯 |
|
密封圈材质 |
聚四氟乙烯 |
|
环境温度： |
-20~+60℃ |
|
产品规格： |
DN50-300 |
|
压力范围： |
1.0-2.5MPa |
|
连接方式： |
法兰连接、螺纹连接、卡套连接 |
|
防火级别： |
BS5501：IIA |
|
操作压力： |
|
|
A：+355 Pa(36 mmH20)～ -295Pa(30 mmH20) |
|
|
B：+980 Pa(100 mmH20)～-295 Pa(30 mmH20) |
|
|
C：+1765 Pa(180 mmH20)～-392 Pa(40 mmH20) |
|

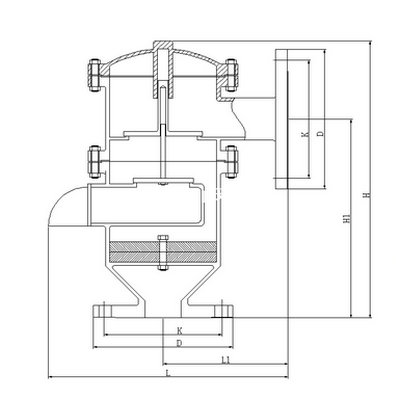

带呼出接管呼吸阀尺寸及结构图：
|
规格
DN
|
安装尺寸（mm） |
||||
|
H |
H1 |
H2 |
L |
M-h |
|
|
DN50 |
110 |
140 |
160 |
255 |
4*12 |
|
DN100 |
170 |
205 |
235 |
480 |
4*16 |
|
DN150 |
225 |
260 |
295 |
547 |
8*16 |
|
DN200 |
280 |
315 |
355 |
658 |
8*16 |
|
DN250 |
335 |
370 |
420 |
705 |
12*16 |
带呼出接管呼吸阀性能特点：
1：新型防爆阻火呼吸阀材质采用：铸钢，不锈钢耐腐蚀性好。
2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。
4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。
5：他能对石油储罐内外压力进行自动调节的特点。
6：结构简单，重量轻，易检修，安装方便。
带呼出接管呼吸阀维修与保养：呼吸阀属精密产品，是储罐的安全喉道特别是阀盘随时都在起跳，故阀杆与
阀套间应保持绝对干净，不得有杂质。每周必需定人定时上罐检查，当呼吸阀工作时，会听到呼吸阀内;砰;;
砰;砰;轻微的响声，即该阀处到正常的工作状态，否则，应立即折开检查。装卸时，呼吸阀必须垂直向上，
不得倒置或横放。阀杆取出清洗时，要垂直轻放，否则，阀杆容易变形。每季度必须折开阻火呼吸阀，擦干
阀杆与阀套间的污垢，以保证呼吸阀正常工作。带阻火功能的储罐呼吸阀每半年应清除阻火盘通气孔的污渍，
以保证阻火盘良好的阻火功能。
