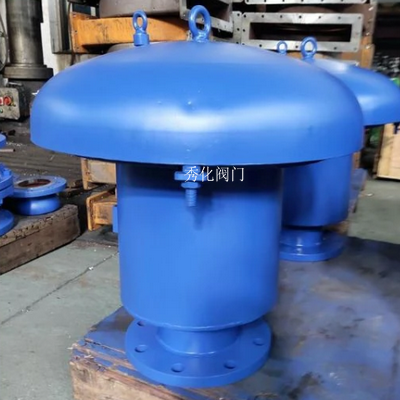

液压安全阀利用液封油液位高度产生的压力和液封作用来控制油罐内气体空间压力的一种油罐专用阀门称为

液压安全阀。采用碳钢或不锈钢钢板焊接而成，它是装设在油罐顶上，保护油安全的一个重要附件。当呼吸

阀发生故障时，液压安全阀就能代替呼吸阀进行排气或放气。是一种安全保护用阀它的启闭件受外力作用下

处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管

道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不

超过规定值，对人身安全和设备运行起重要保护作用。液压安全阀通常与呼吸阀设置于同一油罐，其控制的

压力和真空值一般比机械呼吸阀高5%~10%。正常情况下它不参与油罐的呼吸，当呼吸阀因锈蚀、卡涩、冻结

等故障失灵油罐压力高于控制压力时液压安全阀代替呼吸阀工作保护油罐免遭损坏。

产品结构：基本结构液压安全阀主要由三部分组成:带法兰中心管，顶罩、分隔筒组合体和储液筒。带法兰

中心管一般情况，带法兰中心管应通过法兰和阻火器相连(阻火器和罐顶气相空间相通)，中心管上部应伸

人到储液筒内，管壁和储液筒底板应焊接相连。顶体空间通过中心管吸气或排气。顶罩、分隔筒组合件：

顶罩和分隔筒上端焊后连为一体，分隔简应插入液封油内将液封油分为内外两部分。储液简：储液筒由壁

板和底板组成。筒壁顶部应和大气相通，简壁底部和底板应焊为一体用以储存液封油。从罐体气相空间吸

气和排气时需通过液封油。

液压安全阀规格及额定通气量

规格尺寸	50	80	100	150	200	250	300	350
额定通气量	300	300	500	1000	1800	2800	4000	5400
注:通气量位呼气时额定通气量，吸气时额定通气量取吸气时0.5倍。

液压安全阀操作压力：

等级代号	正压开启压力（pa）	负压吸入压力（pa）
A	+550	-490
B	+860	-490
C	+1176	-490
D	+1570	-490
E	+1960	-490
注:正:呼气开启压力负:吸气开启压力。开启压力允许差正(0~-49)负(+49~0)

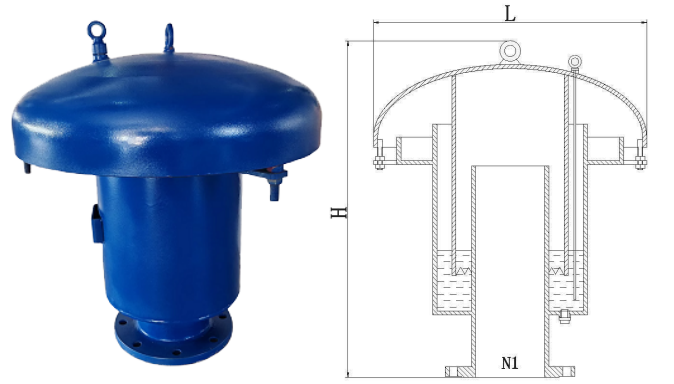

产品规格尺寸外形图：

公称通径(mm）		DN50	DN65	DN80	DN100	DN150	DN200	DN250	DN300
重量（KG)）		16	20	25	30	45	58	67	80
安装尺寸	L	350	400	450	500	550	600	650	700
	H	480	520	560	600	640	680	720	760

液压安全阀主要用途:当机械呼吸阀发生故障时液压安全阀就能代替机械呼吸阀进行排气或吸气。在油罐上

既装机械呼吸阀又装设液压安全阀安全性就提高了。液压安全阀控制的压力或真空值比机械呼吸阀高10%因

此在正常情况下是不会动作的。阀内用沸点高(夏季不易挥发)、蒸发慢、凝点低(冬季不致凝固)的油品如轻

柴油、太阳油或变压器油)作为密封液体(简称封液)。当罐内气体空间处于正压状态时气体由内环空间把封

夜挤入外环空间，压力不断升高封液液位不断变化，当内环空间的封液液位与隔板的下缘相平时，罐内气

体经冯板的下缘进入大气。相反当罐内出现负压时外环空间的封液进入内环空间大气进入罐内。罐内压力

与周围空气压力平衡时，内外环空间的封液液位是保持在同一液面上的。使用中必须注意保持封液的流动

性和封液的定量量少时要及时补充，否则罐内与大气直接相通油气散逸会增加罐区的危险性。

产品开启压力和通气量试验：应参照SY/T 0511.1的规定进行开启压力和通气量试验。在同一试验装置上，

将被测试的呼吸阀换成被测试的液压安全阀。该试验为型式试验，对每种规格中所列每种开启压力(正压

和负压)的液压安全阀均应进行试验。试验时采用的液封介质，宜为推荐采用的液封油，也可采用洁净水

作为液封介质。试验时液封油油面与溢流管上端齐平。按规定程序做开启压力试验，测定呼气和吸气下的

开启压力。按规定程序做操作压力试验。当达到操作压力时，无论液封介质是否被压人罐内或是已溅出阀

外，均应如实记录下罐内的负压值或正压值，同时应记录，一直到液封介质被压人罐内或已溢入储液器和

溅出阀外、罐内压力开始下降时为止，整个过程中罐内压力的最高值(负压或正压)及其相对应的吸气量或

呼气量。上述试验内容和相应数据，包括开始向阀外溅油时的正压值，开始被压人罐内时的负压值，均应

纳人通气试验报告。当已给出要求通气量时，应对所供产品满足通气量时的罐内压力情况给予适当说明。

液压安全阀安装维修保养:

1、各种安全阀都应垂直安装。安全阀出口处应无阻力，避免产生受压现象。安全阀在安装前应专门测试，

并检查其官密封性。对使用中的安全阀应作走期检查。

2、液压安全阀在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中，液

压安全阀系列产品在运输时不得倒置，对液压安全阀系列产品，工作人员应每月上罐顶检查一次。

3、液压安全阀壳体内外表面的油漆应每年事新涂刷一遍。,液压安全阀安装时，要加防冻液压油,

产品安装注意事项：

一、各种安全阀都应垂直安装。

二、安全阀出口处应无阻力，避免产生受压现象。

三、安全阀在安装前应专门测试，并检查其官密封性。

四、对使用中的安全阀应作定期检查。
