双接管阻火呼吸阀根据国家标准<石油化工企业设计防火规范>(GB50160-2018)之规定，甲、乙类液体的固

定顶罐，应用阻火器和呼吸阀。可见呼吸阀，阻火器是储罐不可缺少的安全设施。阻火呼吸阀不仅能维持储

罐气压平衡，确保储罐在超压或真空时兔遭破坏，且能减少罐内介质的挥发和损耗。呼吸阀是维护储罐气压

平衡，减少介质挥发的安全节能产品，主要用在氮封介质的储罐上。该阀主要用于回收污染环境、危及人身

安全有毒有害的气体。

双接管阻火呼吸阀主要技术参数：

壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）

内部芯件：阀盘、阀座、阀杆、阀套

芯件材质：不锈钢或聚四氟乙烯

密封圈材质：聚四氟乙烯

阻火层材质：不锈钢

规格尺寸：DN25-250

压力等级：1.0-1.6Mpa

环境温度：-30~+60℃

阻火级别：BS 5501：IIA

双接管阻火呼吸阀性能特点：呼吸阀具有结构紧凑，通气量大，泄漏量小，耐腐蚀，密封性能好等及具有体

积小、重量轻、检修、清洗、更换方便等优点。阀盘采用聚四氟乙烯材料，具有耐低温，防冻等优点。阀内

设静电输出装置，使得该阀时刻与罐体保持等电位。  带双接管阻火呼吸阀是装在室内固定储罐顶上的接管

阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定符合石油工业部SY7511-87标准。

双接管阻火呼吸阀工作原理：在阻火呼吸阀正常工作情况下，阻火呼吸人孔基本保持密封状态，储罐处于正

常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时，呼吸人孔的泄压盖自动顶开，进行紧

急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气，维护罐内正

常压力；当吸入大气带有火花、火焰时，阻火层起到器壁效应的作用来阻止火焰的通过，以保护储罐的安全。

详细说明：带接管呼吸阀是化工车,油罐车,液体运输车等各类罐车的主要配件之一。用在各种液罐车上保持

罐内平衡的阀门使罐车能自由装卸物料。它的作用在一般情况下保持油罐的密闭性，在一定程度上减少油品

的蒸发损耗。而在必要时自动通气调节平衡油罐内外压力，对油罐起到安全作用。

双接管阻火呼吸阀操作压力

A -295Pa （-30mmH2O ）~+355Pa （+36mmH2O ）

B -295Pa （-30mmH2O ）~+980Pa （+100mmH2O ）

C -295Pa （-30mmH2O ）~+1750Pa （+180mmH2O

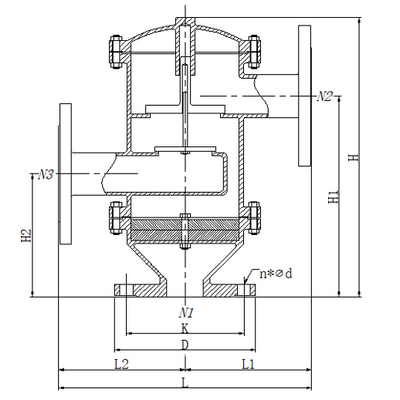

双接管阻火呼吸阀尺寸及结构图：（GB：1.0Mpa）

规格 DN	安装尺寸（mm）
	H	H1	H2	L	M-h
DN50	255	110	140	310	4*12
DN100	480	170	205	450	4*16
DN150	547	225	260	450	8*16
DN200	658	280	315	650	8*16
DN250	705	335	370	850	12*16

双接管阻火呼吸阀维护保养方法：

1、存放：以上产品在运达工地后，若暂时不安装或以后工厂大修、检修应存放在有防雨设施的仓库中；紧急

放空人孔系列产品在运输时不得倒置。2、维护：a、对呼吸阀系列产品，工作人员应每月上罐顶检查一次检查

阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一遍变压

器油。b、每半年工作人员应检查阻火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，

用相对应的溶剂清除污渍，然后用清水将阻火层清洗干静，放在通风吹干后再放入壳体内。c、以上产品壳体内

外表面的油漆应每年重新涂刷一遍。
