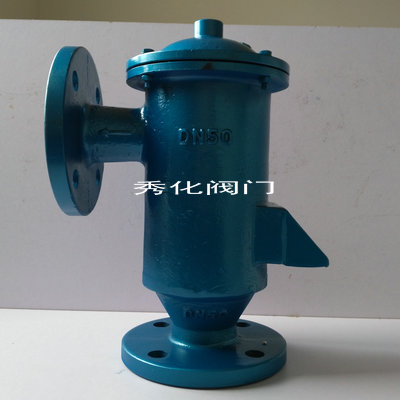

酒精罐呼吸阀是保护储罐安全的重要附件，装设在储罐的顶板上由压力阀和真空阀两部分组成。它的作用

在一般情况下保持油罐的密闭性在一定程度上减少油品的蒸发损耗。而在必要时能自动通气调节平衡油罐

内外压力对油罐起到安全作用。当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀

处于关闭状态；当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于

关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。它能对储罐内外压差进行自动调节、其性能

可靠、稳定，完全符合（石油储罐呼吸阀）SY7511-87，该阀主要用于回收污染环境、危及人身安全有毒有

害的气体。

产品材质参数：

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
公称口径	DN25-250（mm））
环境温度	-30~+60 ℃
操作压力	A级：355Pa（36毫米水柱）295Pa （30毫米水柱）
	B级：980Pa（100毫米水柱）295Pa （30毫米水柱）
	C级：1765Pa（180毫米水柱）295Pa （30毫米水柱）
	D级：客户指定压力

酒精罐呼吸阀性能特点：

1：呼吸阀材质采用：铸钢，不锈钢耐腐蚀性好。

2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。

4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5：能对储罐内外压力进行自动调节的特点。

6：结构简单，重量轻，易检修，安装方便。

7：耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘和密封均无变形现象，完全符合标准要求。

9：在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，

导杆升降灵敏无卡死现象。

酒精罐呼吸阀排放计算方式：

呼吸排放计算：固定顶罐的呼吸排放可用下式估算其污染物的排放量：

LB=0.191*M（P/（100910-P））^0.68*D^1.73 *H^0.51;△T^0.45*FP*C*KC

式中：LB-固定顶罐的呼吸排放量（Kg/a）；

M-储罐内蒸气的分子量；

P-在大量液体状态下，真实的蒸气压力（Pa）；

D-罐的直径（m）；

H-平均蒸气空间高度（m）；

△T-一天之内的平均温度差（℃）；

FP-涂层因子（无量纲），根据油漆状况取值在1～1.5之间；

C-用于小直径罐的调节因子（无量纲）;直径在0～9m之间的罐体，C=1-0.0123(D-9)^2，罐径大于9m的C=1；

KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0）

储罐呼吸阀工作排放计算：工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过

释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和

的气体而膨胀，因而超过蒸气空间容纳的能力。

可由下式估算固定顶罐的工作排放：

LW=4.188*10^-7*M*P*KN*KC

式中：LW-固定顶罐的工作损失（Kg/m3投入量）

KN-周转因子（无量纲），取值按年周转次数（K）确定。周转次数=年投入量/罐容量K<=36,KN=1

K>220,KN=0.26

酒精罐呼吸阀选型时主要考虑以下因素：

1、考虑火灾时罐体受热引发的管内液体蒸发量增加造成的呼出量。

2、气候影响下，罐体内蒸汽压的增加减少，造成的热效应呼吸量。

3、北方寒冷地区选型应选用防水型呼吸阀。

4、进出罐的最大液体量。

为保证呼吸阀正常运作，确保储罐安全，现介绍几种方法和注意事项：

1、先打开上盖紧固螺栓，将上盖垂直往上提到一定高度后，拿出呼出阀和吸入阀，检查阀面是否有污垢、

油渍，可用棉纱擦掉；然后检查呼、吸阀座，清理干净后将原阀盘放好，对中导杆，拧紧上盖即可。

2、呼吸阀的检查、清洗，应先将蒸 汽和冷凝水接口的法兰先松开，其办法亦同。

3、在检查过程中，如发现阀盘有腐蚀现象，应将其报废、更换。

4、定期检查，一般来讲三个月至半年检查一次，有条件单位，使用2年后应将呼吸阀卸下，做呼吸定压检

查和密封性能检测，如有不符合要求而难以调整的可与厂家联系以求解决办法。
