氨水阻火呼吸阀是安装在固定储罐顶上，起减少油品蒸发损耗控制储罐压力及阻止外界火焰传入的作用。

具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。目前在接管式呼

吸阀容易产生静电的部位做了技术改进添加了聚四氟乙烯垫片所以不需要接静电排放装置。它能对石油储

罐内外压差进行自动调节、其性能可靠、稳定，符合（石油储罐呼吸阀）SY7511-87、（石油储罐组或性

能和试验方法标准）GB5908-2005标准。该阀主要用于回收污染环境、危及人身安全有毒有害的气体。

氨水罐阻火呼吸阀操作压力：

A -295Pa （-30mmH2O ）~+355Pa （+36mmH2O ）

B -295Pa （-30mmH2O ）~+980Pa （+100mmH2O ）

C -295Pa （-30mmH2O ）~+1750Pa （+180mmH2O

氨水罐阻火呼吸阀材质参数要求：

阀体体材质：不锈钢（SUS304、SUS304L、SUS316、SUS316L）

内部芯件：阀盘、阀座、阀杆、阀套

规格尺寸：DN25-250

压力等级：1.0-1.6Mpa

内部芯件材质：不锈钢或聚四氟乙烯

密封圈材质：聚四氟乙烯

阻火层材质：不锈钢

环境温度：-30～+60℃

防爆级别：BS 5501：IIA

氨水罐阻火呼吸阀性能特点：

1：本呼吸阀材质采用：不锈钢耐腐蚀性好。

2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗控制储罐压力作用。

4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5：能对石油储罐内外压力进行自动调节的特点。

6：结构简单，重量轻，易检修，安装方便。

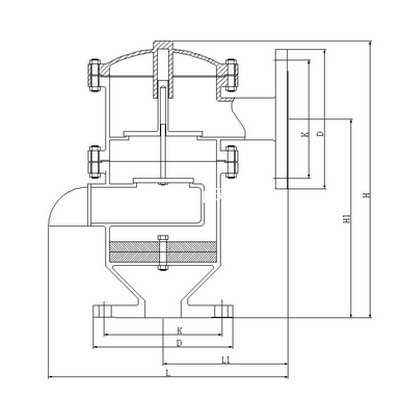

氨水罐阻火呼吸阀安装尺寸及结构示意图：

规格 DN	安装尺寸（mm）
	H	H1	H2	L	M-h
DN50	110	140	160	255	4*12
DN100	170	205	235	480	4*16
DN150	225	260	295	547	8*16
DN200	280	315	355	658	8*16
DN250	335	370	420	705	12*16

氨水罐阻火呼吸阀安装方法：

1、拆除包装，认真阅读产品安装使用说明书；

2、吊装呼吸阀时应选用适当的起吊工具，以免损伤呼吸阀发盘的保护帽；

3、检查罐或者水箱的管法兰的同轴度和垂直度，这对呼吸阀的正常使用非常重要；

4、检查罐或者水箱的管法兰的水线表面，它必须没有残留物，没有被划伤及腐蚀；

5、拆下法兰端口保护盖和其他包装材料；

6、检查垫片确认盖密封是否适用汽介质；

氨水罐阻火呼吸阀维护保养方法：

1、存放：以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧

急放空人孔系列产品在运输时不得倒置。

2、维护：a、对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否

有灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一遍变压器油。b、每半年工作人员应检查阻

火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清除污渍，然后用

清水将阻火层清洗干静，放在通风吹干后再放入壳体内。c、以上产品壳体内外表面的油漆应每年重新涂刷一遍。
