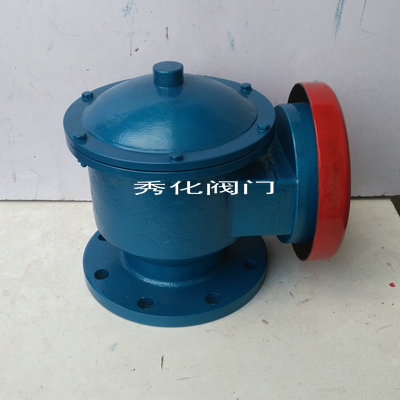

阻火呼吸阀
- 阀门型号：ZFQ-I
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
阻火呼吸阀是安装在固定顶罐上的通风装置，不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，
且能减少罐内介质和损耗，控制储罐压力作用。适用于储存内点低于28℃的甲类油品和闪点低于60℃的
乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它
在-35℃-+60℃的温度环境中正常工作。
阻火呼吸阀材质参数及要求：
|
阀体材料： |
不锈钢304、316L、铝合金、碳钢WCB |
|
阻火芯材质： |
不锈钢304、316L |
|
正压阀盘材料： |
不锈钢304、316L、铝合金 |
|
负压阀盘材料： |
不锈钢304、316L、四氟PTFE |
|
公称口径： |
DN25-300（mm）） |
|
压力等级： |
1.0-2.5Mpa |
|
环境温度： |
-30~+60℃ |
|
操作压力： |
|
|
A级： |
+355Pa（36毫米水柱）～-295Pa（30毫米水柱） |
|
B级： |
+980Pa（100毫米水柱～-295Pa（30毫米水柱） |
|
C级： |
+1765Pa（180毫米水柱）～-295Pa（30毫米水柱） |
|
D级： |
客户指定压力 |
阻火呼吸阀工作原理：用弹簧限位阀板，由正负压力决定或呼或吸：当容器里面的气压达到超过重压时该阀
打开卸压。具体描述：当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入阀瓣与
吸入口阀座严密配合。当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼吸阀瓣下
方，并克服阀瓣重力以及作用于阀瓣上的外气压力，从而打开呼吸阀瓣由A通道排出罐内过高气压，使罐内压
力与大气压力保持平衡。当储罐内压力低于大气压值（即产生过低负压）时，大气压通过吸气通道B进入并直
接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打开吸入口阀瓣向储罐内补
充压力，使罐内压力与大气压力保持平衡。阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破
坏，且能减少罐内介质和损耗。

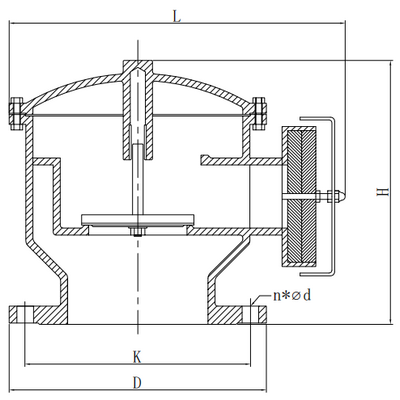

阻火呼吸阀尺寸及安装结构图：
|
公称通径 （DN） |
铸钢重量（KG） |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
N*ф |
||
|
25 |
5.5 |
200 |
165 |
115 |
85 |
4*14 |
|
32 |
8 |
230 |
185 |
140 |
100 |
4*18 |
|
40 |
8 |
255 |
210 |
150 |
110 |
4*18 |
|
50 |
9 |
255 |
210 |
165 |
125 |
4*18 |
|
65 |
12.5 |
270 |
220 |
185 |
145 |
4*18 |
|
80 |
15 |
320 |
240 |
200 |
160 |
8*18 |
|
100 |
18 |
330 |
270 |
220 |
180 |
8*18 |
|
150 |
28 |
400 |
330 |
285 |
240 |
8*22 |
|
200 |
43 |
460 |
370 |
340 |
295 |
8*22 |
|
250 |
60 |
540 |
410 |
395 |
350 |
12*22 |
|
300 |
86 |
620 |
470 |
445 |
400 |
12*23 |
阻火呼吸阀安装适用与维护：
1、阻火呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，
阻火呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，阻火呼吸阀可安装在梯子平台附近。
2、阻火呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，
务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。阻火呼吸阀不可横放和倒置，若储罐顶部需要安装两
个阻火呼吸阀时，阻火呼吸阀与罐顶中心应该对称安装。
3、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工
作时，会发出嘶-嘶-嘶的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出
现卡盘现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有
磨损需立即更换，以保证呼吸阀的正常安全运行。
4、阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当阻火呼吸阀使用三年时间
后，一般都需要更换阻火呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证阻火呼吸阀正常工作，维持储
罐的安全运行。为了阻火呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上
每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密
封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵
活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
