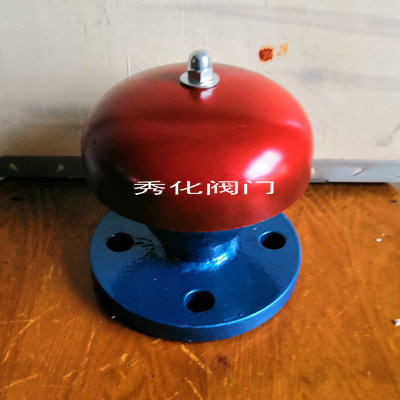

阻火透气帽
- 阀门型号：FZT-I
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
阻火透气帽是阻火器转变而来，铝合金壳体气压而成美观轻巧防静电功能，SUS304不锈钢板压制成盖帽，
防止雨水/灰尘进入。用于城市工矿企业、加油站、装设于储罐(或锅炉/泵输送量不大于25m2/n的轻质油
品小型油罐上)的排气防火配件。阻火透气帽是保证加油站、油罐等透气安全的重要配套设备，阻火透气
帽的顶帽采用耐火不锈钢板，壳体为碳钢、不锈钢、铝合金。阻火芯有不锈钢波纹板符合CB-5908-2005的
技术要求。当油罐料膨胀或进油时，即通过阻火芯波纹板向外排气，并阻止和杜绝一切火源从此通过确保
油罐安全。产品具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点,特别适
合于加油站、大型油库储罐，燃气锅炉等容器。阻火透气帽的设计主要为整体独立式，只需要一次固化
即可确保波纹尺寸稳定，且容易清洗装陪，由此我们不难发现它也是为小型油罐透气管、加油站设计的
升级产品在保持器足够透气性的同时，体积小，结构紧凑、维修方便等都是其优势。当然在安装阻火透
气帽的同时，我们应该注意一点透气帽需要垂直的安装于油罐的顶部，从而确保罐内外压力的平衡为油
罐及加油站的安全提供保障。
阻火透气帽主要材料及参数：
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封材料 |
四氟PTFE |
|
公称压力 |
0.6～4.0(MPa) |
|
公称口径 |
DN25-600 |
|
工作温度 |
-30～+180℃ |
|
连接方法 |
法兰连接、螺纹连接、卡套连接及焊接 |
阻火透气帽性能：
阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
耐烧性能合格，耐烧试验1小时无回火现象。
壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料,
耐腐蚀易于清洗。
阻火透气帽尺寸：PN1.0MPa
|
公称 通径 |
外形尺寸（mm） |
重量 |
|||||
|
L |
H |
D |
K |
N |
d |
||
|
DN25 |
110 |
110 |
115 |
85 |
4 |
12 |
2.5 |
|
DN32 |
140 |
130 |
135 |
100 |
4 |
16 |
3.5 |
|
DN40 |
140 |
130 |
145 |
110 |
4 |
16 |
4 |
|
DN50 |
160 |
150 |
160 |
125 |
4 |
16 |
5 |
|
DN65 |
180 |
170 |
180 |
145 |
4 |
16 |
7 |
|
DN80 |
200 |
190 |
195 |
160 |
8 |
16 |
9 |
|
DN100 |
230 |
220 |
215 |
180 |
8 |
18 |
11 |
|
DN150 |
320 |
250 |
280 |
240 |
8 |
22 |
15 |
|
DN200 |
400 |
300 |
335 |
295 |
8 |
22 |
25 |
|
DN300 |
500 |
380 |
440 |
400 |
12 |
22 |
49 |
|
DN400 |
650 |
430 |
565 |
515 |
16 |
24 |
72 |
|
DN500 |
750 |
640 |
670 |
620 |
20 |
24 |
90 |
阻火透气帽安装维修：防雨阻火帽垂直安装在油罐的顶部。产品安装前将法兰保护盖取掉，垂直安装于管
道末端；安装使用后，要经常检查防爆阻火透气帽的阻火芯件是否堵塞，变形或者锈蚀；检修时将通气罩
上的盖螺丝拧开，并松开固定阻火芯的螺钉。若阻火芯件发生堵塞变形，要及时清理杂物或更换新的阻火
芯件，以便保证透气帽良好的通气量及阻火性能。
