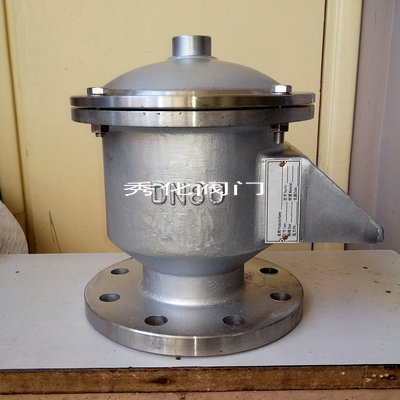

全天候呼吸阀
- 阀门型号：GFQ-2
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：体积小、重量轻、安装使用方便
全天候呼吸阀由压力阀和真空阀两者组成，安装于油罐透气管上，能随油罐内油气正负压变化而自动启闭，
使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡，减少介质挥发的安全节能产品。
油罐呼吸阀良好地利用了储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储
罐的排气正压和吸气负压。全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带
空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。
全天候呼吸阀的适用范围：呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽
油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐可与新型波纹阻火器配套使用。
全天候呼吸阀零部件材料：
|
阀体材料： |
不锈钢304、316、铝合金 |
|
正压阀盘材料： |
不锈钢304、316、铝合金 |
|
负压阀盘材料： |
不锈钢304、316、四氟PTFE |
|
密封材料： |
四氟PTFE |
全天候呼吸阀操作压力：
A： +355 Pa(36 mmH20) ： -295 Pa(30 mmH20)
B：+980 Pa(100 mmH20) ：-295 Pa(30 mmH20)
C：+1765 Pa(180 mmH20)：-295 Pa(40 mmH20)
D：客户指定压力

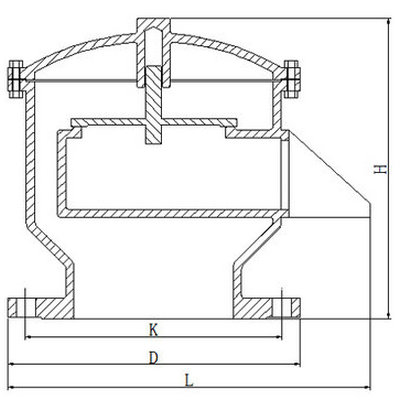

全天候呼吸阀安装尺寸及价格示意图：
|
公称通径 |
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
N*ф |
|
|
DN25 |
115 |
85 |
160 |
165 |
4*14 |
|
DN32 |
140 |
100 |
180 |
185 |
4*18 |
|
DN40 |
150 |
110 |
180 |
190 |
4*18 |
|
DN50 |
165 |
125 |
210 |
210 |
4*18 |
|
DN80 |
200 |
160 |
260 |
240 |
8*18 |
|
DN100 |
220 |
180 |
300 |
270 |
8*18 |
|
DN150 |
285 |
240 |
370 |
330 |
8*22 |
|
DN200 |
340 |
295 |
440 |
370 |
8*22 |
|
DN250 |
395 |
350 |
500 |
410 |
12*22 |
|
DN300 |
445 |
400 |
580 |
470 |
16*24 |
全天候呼吸阀安装说明：全天候呼吸阀应安装在储罐气源的最高点，以便降低物料蒸发损耗和顺利地提供通
向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔
热层的储罐、可安装在梯子平台附近。储罐呼吸阀在出厂时，我司在法兰面上加配了防尘保护盖，安装时务
必将防尘保护盖取下。装卸时呼吸阀必须垂直向上，不得倒置或横放。当需要安装两个呼吸阀时，它们与罐
顶中心应对称布置。为了呼吸阀使用安全，定期检查通风口正、负阀盘动作是否灵活，阀杆及阀盘接触密封
面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
