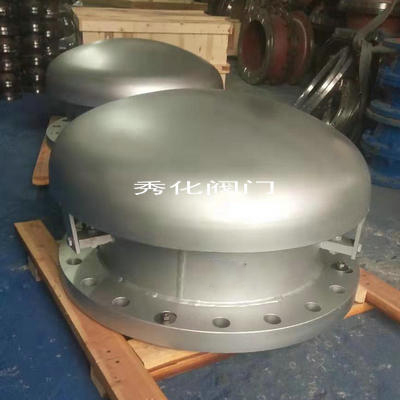

紧急泄放阀是安装在储罐顶上的安全应急通气装置，既能避免因意外原因造成罐内急剧超压或真空时，损

坏储罐而发生事故，又能起到安全阻火作用，是保护储罐的安全装置，特别适用于储存物料以氮气封顶的

拱顶常压罐。产品具有定压排放、开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。产品

以全天候密封结构替代刀口平面密封结构，显著地提高了密封程度，并以调节呼出阀瓣配重替代弹簧调节

来控制呼出阀瓣的关闭，有效地提高了呼出阀瓣开闭的灵活性和可靠性，具有定压热排放，定压吸入，结

构合理，密封性能好，安全可靠等优点．

紧急泄放阀用途：可执行紧急泄压和执行真空泄压。在紧急状况下(罐槽外部暴露于火灾情况下)，普通排

气装置可能排放量过小而无法防止罐槽因突发状况过压的泄放。紧急泄放阀具有必要的压力泄放与真空泄

放装置可使罐槽保持在安全工作范围内。一体式的真空阀提供附加保护可防止罐槽因蒸汽或真空过大而塌陷。

紧急泄放阀工作原理：当罐内因作业等失误或外部火情以及降雨等问题导致的紧急情况所造成的罐内压力

积聚失衡时。紧急压力/真空泄放阀的开启动作如下：超压时B点的阀盘得到向上的作用力，阀盖开启泄压，

当压力达到设定压力的90%时阀瓣回座密封。当储罐积聚真空时B点阀盘向下开启释放真空。同样负压达到

设定压力的90%时阀盘回座重新密封。

紧急泄放阀主体材料：

代号	材料牌号	相应牌号	代号	材料牌号	相应牌号
Ⅰ	20	CS20	Ⅳ	0Cr18Ni11Ti	SS321
Ⅱ	0Cr19Ni9	SS304	Ⅴ	0Cr17Ni2Mo2	SS316
Ⅲ	00Cr19Ni11	SS304L	Ⅵ	00Cr17NI14Mo2	SS16L

紧急泄放阀性能参数：

壳体材质	碳钢、不锈钢
内件材料	不锈钢/四氟
密封件材质	橡胶、聚四氟乙烯
连接方式	法兰连接
环境温度	-30—+80℃
操作压力	+1800—+50000pa

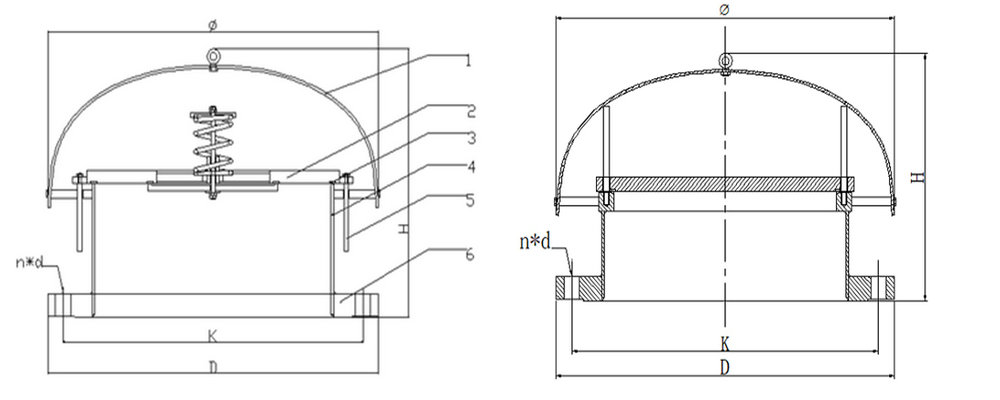

紧急泄放阀安装尺寸及外形结构示意图：

DN	H	φ
400	370	658
500	380	708
600	480	808
700	540	908
750	600	955

紧急泄放阀安装注意事项：

1.紧急泄放阀安装前检查设备。如果有物理伤害或内部污染迹象,必须在安装前拆卸阀门清洗和检查。

2.法兰保护盖(橡胶条放置在阀座)投入使用之前应当将保护盖拆除。

3.为了避免损坏法兰面，阀体有三个吊环被用于提升和定位。所有阀门应采用阀体上三支吊耳安装。

4.首先检查容器或水罐，法兰是否处于水平状态。

5.然后检查垫片,确保材料适合该阀门。

6.润滑所有的螺栓和螺母用适当的螺纹润滑剂。如果不锈钢紧固件时，选择防卡润滑剂，如二硫化钼。

7.将垫圈与螺栓圆对齐。

8.小心地将阀体设置在接口上，保持法兰之间的垫片。安装螺栓并拧紧螺母。

9.所有紧固件的扭矩按照推荐值的一半安装。
