放空阻火器外壳优质铝合金浇铸经切削加工成形，采用O型圈密封，便于维修保养时对阻火芯的清洗、装

卸、结构合理、重量轻的特点，非常合适于中、小型油罐的使用。阻火器由芯件和壳体两部份组成，芯件

是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。

阻火器采用不锈钢N形、双层波纹带为阻火芯件，壳体材料为铝合金。阻火器介质从三角形狭道中通过，

阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为器壁效应，就是火焰与器壁的碰撞进行能量转

换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的

热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

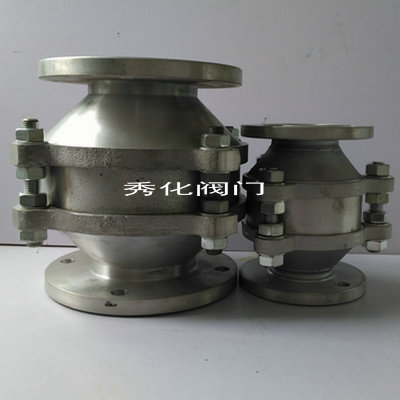

产品名称：	放空阻火器
产品型号：	ZHQ-I
适用范围：	柴油、汽油、煤气、天然气
工作温度：	-30—+180℃
阀体材质：	铝合金、碳钢、不锈钢
阻火芯材质：	不锈钢波纹板
规格尺寸：	DN50-300

放空阻火器技术参数：

1、壳体材质铝合金、碳钢，尺寸按照PN1.6法兰规定的标准来执行。

2、在精铸制造过程中，壳体铸件不存在损害、裂纹、砂眼等问题。

3、壳体制作过程中，每件产品都进行水压的试验，待到合格后方可使用。

4、波纹结构的阻火芯使用304不锈钢钢带来加工制作。

5、阻火芯层上的孔隙大小完全一致且均匀分布，保持无堵塞。

6、装入壳体内部的阻火芯紧密结合，在完成组装之后，我们还需要按规定进行阻火性的测试

放空阻火器用途：

1、输送可燃性气体的管道末端。

2、火炬系统支线末端。

3、油气回收系统。

4、加热炉燃料气的管网放空管线上。

5、气体净化通化系统末端。

放空阻火器主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便

放空阻火器安装与维护：

1、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

2、阻火器上的流向标记必须与介质流向一致。

3、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
