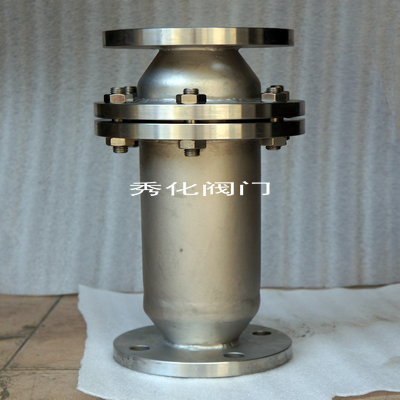

乙炔阻火器
- 阀门型号：FPV-I
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
乙炔阻火器又名乙炔防火器，是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬
熄作用的原理设计制造，防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生.该产品
用于加热炉的燃气管道上。应安装在燃料气进入喷嘴前的燃料气管道上以防止回火。当喷嘴回火时乙炔阻
火器内波纹板与止回阀器壁效应转化为热能使火焰熄灭防止因挥霍而引起燃料气管道内爆炸的危险。
乙炔阻火器用途：适用于可燃气体管道，如乙炔、氧气、氮气、天然气的管道用品，也可用在汽油、煤油、
轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系
统、加热炉燃料气的管网上。乙炔阻火器可与呼吸阀配套使用,亦可单独使用。乙炔阻火器具有结构合理，
重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
乙炔阻火器主要技术参数：
|
公称公称： |
DN15-200 |
|
压力等级： |
1.6MPa-6.4Mpa |
|
工作温度： |
-20℃-+180℃ |
|
阀体材质： |
铸钢、不锈钢、A105、304、304L、316、316L |
|
阻火芯材质： |
不锈钢304、304L、316、316L |
|
密封圈垫片： |
四氟乙烯金属垫片 |
|
制造标准 |
GB5908-2010 |
|
防爆等级： |
BS5501:ⅡA |
|
连接方式： |
法兰连接、焊接、内螺纹 |
乙炔阻火器安装尺寸：
|
规格 |
安装尺寸 |
螺栓 |
||||||
|
PN(MPa) |
D1 |
D |
L |
D2 |
H |
数量 |
螺纹 |
|
|
DN25 |
1.0 |
85 |
115 |
140 |
89 |
330 |
4 |
M12 |
|
DN50 |
1.0 |
125 |
165 |
190 |
108 |
375 |
4 |
M16 |
|
DN65 |
1.0 |
145 |
185 |
210 |
133 |
420 |
4 |
M16 |
|
DN80 |
1.0 |
160 |
200 |
240 |
159 |
460 |
8 |
M16 |
|
DN100 |
1.0 |
180 |
220 |
265 |
180 |
500 |
8 |
M16 |
|
DN150 |
1.0 |
240 |
285 |
320 |
240 |
600 |
8 |
M20 |
|
DN200 |
1.0 |
295 |
340 |
375 |
295 |
650 |
8 |
M20 |
乙炔阻火器安装要求：
1、摘除所有法兰的保护盖和抛弃所有包装材料。
2、检查阀座，阀座表面的配套法兰垫片。它必须是清洁、平整、无划痕、耐腐蚀、工具痕迹。
3、检查垫片，确保材料是适合于应用的。
4、用适当的螺纹润滑剂润滑所有螺柱和螺母。如果紧固件是高温或不锈钢材料则使用反抓住化合物如二硫化钼。
5、螺栓环内垫片。
6、设置阻火器壳体法兰与管线法兰对接要注意阻火元件的提升手柄与顶螺母位置，方便未来摘除阻火器的元件。
乙炔阻火器使用与维护：
1、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
2、阻火器上的流向标记必须与介质流向一致。
3、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗
