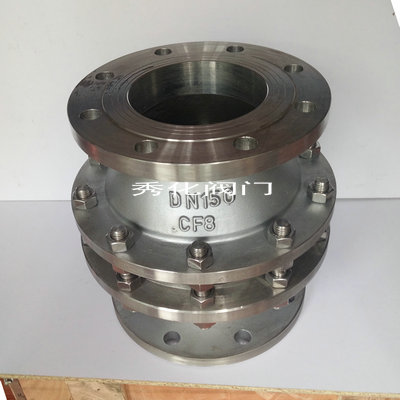

氢气阻火器
- 阀门型号：FWL-I
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
氢气阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝
隙的固体材料（阻火元件）要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分
成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。采用四片不锈钢阻火波纹
板，比普通管道阻火器多两片，具有耐腐蚀、耐磨损等特点。
氢气阻火器参数要求：
|
产品名称： |
氢气阻火器 |
|
产品口径： |
DN15-600 |
|
公称压力： |
1.0-2.5MPa |
|
产品材质： |
铸钢、不锈钢、合金钢等 |
|
工作温度： |
-20℃—+180℃ |
|
阻火芯件材质： |
不锈钢波纹板 |
|
防爆级别： |
BS5501:IIA |
|
适用介质： |
氢气、液化气等气体 |
|
连接方式： |
法兰连接、焊接、螺纹连接 |
氢气阻火器工作原理：阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，
对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。这样，火焰进入阻火器后就分成许多细小
的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
氢气阻火器安装尺寸（波纹型）：
|
公称口径 |
重量（K |
外形尺寸（mm） |
||||
|
L |
H |
D |
K |
n-d |
||
|
15 |
5 |
125 |
187 |
95 |
65 |
4*14 |
|
20 |
5 |
125 |
187 |
105 |
75 |
4*14 |
|
25 |
6 |
130 |
192 |
115 |
85 |
4*14 |
|
32 |
8 |
150 |
215 |
135 |
100 |
4*18 |
|
40 |
9.5 |
170 |
225 |
150 |
110 |
4*18 |
|
50 |
12 |
190 |
245 |
165 |
125 |
4*18 |
|
65 |
15.5 |
205 |
255 |
180 |
145 |
8*18 |
|
80 |
19 |
220 |
265 |
200 |
160 |
8*18 |
|
100 |
22 |
240 |
285 |
220 |
180 |
8*18 |
|
125 |
32 |
280 |
305 |
245 |
2010 |
8*18 |
|
150 |
41 |
330 |
325 |
285 |
240 |
8*22 |
|
200 |
58 |
380 |
370 |
340 |
295 |
12*22 |
|
250 |
80 |
450 |
410 |
405 |
355 |
12*26 |
|
300 |
120 |
520 |
445 |
460 |
410 |
12*26 |
|
350 |
- |
595 |
465 |
520 |
470 |
16*26 |
|
400 |
- |
645 |
495 |
580 |
525 |
16*30 |
|
450 |
- |
710 |
525 |
640 |
585 |
20*30 |
|
500 |
- |
780 |
565 |
715 |
650 |
20*33 |
|
600 |
- |
895 |
595 |
840 |
770 |
20*36 |
氢气阻火器正确应用方法：氢气是一种易燃易爆气体，为了防止外界火花串入氢气管道阻止管道因回火引起
的爆炸，应用氢气阻火器具有它的特殊性。
首先看氢气的火焰速度：管道的氢气火焰传播速度与货源距离和管道直径有关，由下表1可以看出开口端点火
时氢气与其他气体火焰速度不同。
|
氢气与其他气体火焰传播速度的比较 |
|||
|
点火距离9(m) |
丙烷、空气（m/s） |
乙烯、空气（m/s） |
氢气、空气（m/s） |
|
115 |
70 |
70 |
D3 |
|
3 |
100 |
152 |
D |
|
10 |
100 |
D |
D |
|
D3表示爆轰火焰速度可达2133m/s |
|||
由表1实验中证明氢气在管道中回火火极易引发爆轰因此氢气管道上的阻火器必须图书设计。由于发生爆轰
时火焰速度可达2000m/s同时瞬间压力是原始压力的40倍。因此因回火引起的爆轰时非常危险了。其次氢气
阻火器性能试验要求也是非常严格了，暂时没有呢其标准可参照GB13347-210(石油气体管道阻火器阻火性能
和试验方法)。1.试验介质赢采用99％的氢气试验浓度为3715±0.15％（体积比）。2.阻爆轰型阻火器必须连
续经受13次阻爆轰试验，每次必须阻止超音速火焰通过。3.阻火器壳体强度应能承受15倍设计压力的水压试
验无渗漏。4.阻火器组装后应能承受设计压力严密性液压试验无渗漏。根据相关规定以情况下应安装阻火器：
⑴以氢气为燃料的喷嘴；⑵当氢气作焊接、切割、燃料使用时；⑶氢气放空管也应该设置阻火器，室内放空
管应高出屋顶2米以上。室外设备的放空管应高于附近有人操作的最高设备2m以上。氢气阻火器一般现在有2
种型式（波纹型和填充性），波纹型得我阻火芯用不锈钢带压制成一定尺寸的波纹带，在2层波纹带中间加
一层0.11-0.15mm后的扁平钢带，缠绕成圆形在圆形断面上行程许多三角形孔隙（高度应小于0.14mm），这
种结构的波纹板型的阻火器能有效阻止氢气发生的爆轰火焰通过。其优点结构简单，流体阻力小，易于更
换和清洗。另种填充性是壳体内放置直径0.15—1mm的金属球或玻璃球等填充物，填充层有金属架支撑利用
填充层之间的孔隙作为火焰通道，阻火火焰通过。通常按使用管道直径选用填充型阻火器壳体的尺寸
（表2）。缺点体积大、重量大、流体阻力大、更换和清洗不方便所以只适用小管径。
|
表2 管道直径与填充型阻火器尺寸 |
||
|
管道直径（mm） |
阻火器内径（mm） |
阻火器长度（mm） |
|
15 |
50 |
200 |
|
20 |
80 |
230 |
|
25 |
100 |
250 |
|
40 |
150 |
300 |
|
50 |
200 |
350 |
|
65 |
250 |
400 |
|
80 |
300 |
450 |
因此氢气阻火器的而设计选用、制造须具有充足的试验数据，证明它能阻止爆轰火焰通过。
