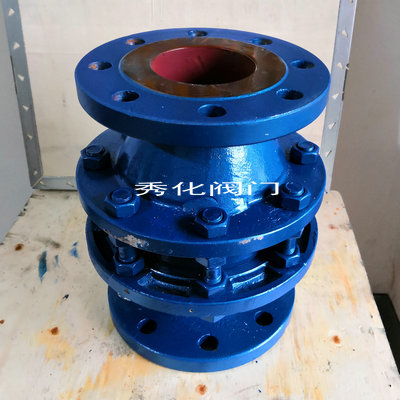

煤矿专用阻火器
- 阀门型号：FWL-I
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、易清洗、阻火性能良好。
煤矿专用阻火器装置是一种用于煤矿瓦斯管路爆炸和燃烧时防止回火的专用装置，应用比较广泛。此套设
备与防爆器共同属于瓦斯抽放与利用系统必备的安全设施。适用于安装在瓦斯输出管系统，一般安装在距
用户或瓦斯泵较近的地点，起到保护矿井上下、抽放泵站及用户的安全。是利用金属波纹板之间狭缝间隙
对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的。是火炬系统、气体净化通化系统、
气体分析系统、煤矿瓦斯排放系统的管道用品。
煤矿专用阻火器材质参数：
|
阀体材质： |
碳钢WCB、不锈钢304、61L |
|
阻火芯材质： |
304不锈钢阻火波纹板 |
|
密封圈材质： |
聚四氟乙烯 |
|
工作压力： |
1.0-1.6MPa |
|
工作温度： |
-30℃～+180℃ |
|
公称口径： |
DN25-DN600 |
|
连接方式： |
法兰连接 |
|
适用介质： |
天然气.瓦斯等 |
煤矿专用阻火器安装尺寸：
|
规格
尺寸
|
压力
等级
|
外形尺寸（mm） |
N-d |
|||
|
L |
H |
D |
K |
|||
|
DN25 |
1..6MPa |
130 |
155 |
115 |
85 |
4*14 |
|
DN32 |
150 |
168 |
135 |
100 |
4*18 |
|
|
DN40 |
170 |
180 |
150 |
110 |
4*18 |
|
|
DN50 |
190 |
200 |
165 |
125 |
4*18 |
|
|
DN65 |
205 |
210 |
180 |
145 |
8*18 |
|
|
DN80 |
220 |
220 |
200 |
160 |
8*18 |
|
|
DN100 |
240 |
240 |
220 |
180 |
8*18 |
|
|
DN125 |
280 |
260 |
245 |
210 |
8*18 |
|
|
DN150 |
330 |
285 |
285 |
240 |
8*22 |
|
|
DN200 |
380 |
325 |
340 |
295 |
12*22 |
|
|
DN250 |
450 |
365 |
405 |
335 |
12*26 |
|
|
DN300 |
520 |
400 |
460 |
410 |
12*26 |
|
|
DN350 |
595 |
420 |
520 |
470 |
16*26 |
|
|
DN400 |
645 |
450 |
580 |
525 |
16*30 |
|
|
DN450 |
710 |
480 |
640 |
585 |
20*30 |
|
|
DN500 |
780 |
520 |
715 |
650 |
20*33 |
|
|
DN600 |
895 |
550 |
840 |
770 |
20*36 |
|
煤矿专用阻火器设计、制造性能：
1、壳体本身的材质需求比较严格，一般为铝合金、不锈钢、铸铁等介质，且尺寸必须按照规定的标准来执行；
2、在制造过程中，其壳体所使用的铸件不得存在损害、裂纹、砂眼等问题，这样的铸件会影响到使用的效果；
3、壳体制作过程中，应按照规定进行水压的试验，待到合格后方可使用；
4、波纹结构的阻火器按规定会使用钢带来加工制作，这样的钢带应该光亮，不能带有油污及锈点等污渍。
