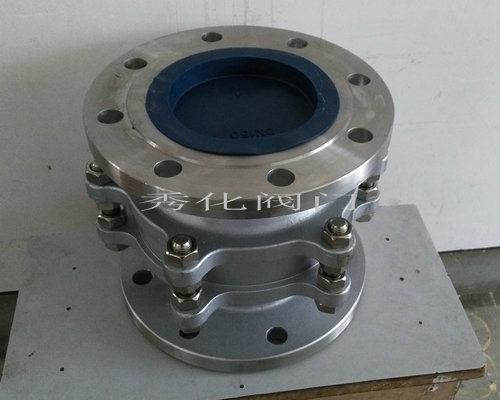

储罐阻火器
- 阀门型号：ZGB-II
- 阀门规格：
- 阀体材质：
- 公称压力：
- 适用温度：
- 应用场景：
- 产品特点：结构合理、安装方便、气密性良好、阻火性能良好。
储罐阻火器是用于安装在原油、汽油、煤油、柴油甲苯、轻质油等固定顶式储油罐上的重要安全设备通常
与呼吸阀配套。功能为允许气体通过，对火焰起到阻止、窒息的作用。阻火器结构设计：产品由芯件和壳
体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆
心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（
或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三
角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为;器壁效应"，就是火焰与器
壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流
道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。
储罐阻火器技术参数：
|
公称口径： |
DN25-300（1"—12"） |
|
公称压力： |
0.6—6.4Mpa(150LB-600LB) |
|
工作温度： |
-30℃- +180℃ |
|
阀体材质： |
WCB碳钢、铝合金、不锈钢304、316 |
|
阻火芯材质： |
不锈钢阻火波纹板 |
|
密封圈垫片： |
金属垫片、石墨垫片、聚四氟乙烯金属垫片 |
|
制造标准 |
GB5908-2005 GB/T13347-2010 |
|
阻火等级： |
BS 5501:ⅡA ⅡB ⅡC |
|
连接方式： |
法兰连接、丝扣、焊接 |
储罐阻火器适用范围：
1、适用于储存点低于28℃的甲类油品和闪电低于60℃的乙类油品：如汽油、苯、煤油、轻柴油、原油等。
2、储罐阻火器可以和呼吸阀、液压安全阀、人孔等配套使用也可单独只用。
3、内浮顶油罐通气口。
4、加油站的地下油罐通气口上。

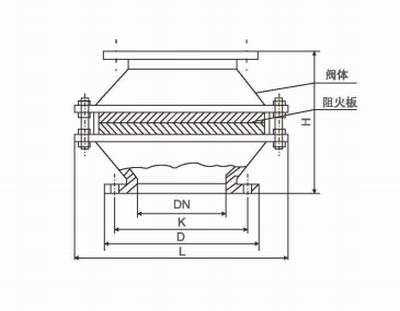

储罐阻火器外形尺寸及结构示意图：
|
公称口径(mm) |
重量 （KG/台） |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
N-d |
||
|
25 |
5.5 |
130 |
150 |
115 |
85 |
4*14 |
|
32 |
8 |
1555 |
170 |
130 |
100 |
4*18 |
|
40 |
8 |
155 |
170 |
145 |
110 |
4*18 |
|
50 |
9 |
170 |
180 |
160 |
125 |
4*18 |
|
65 |
12 |
190 |
185 |
180 |
145 |
4*18 |
|
80 |
14 |
220 |
200 |
195 |
160 |
8*18 |
|
100 |
17 |
240 |
210 |
215 |
180 |
8*18 |
|
150 |
29 |
320 |
250 |
280 |
240 |
8*22 |
|
200 |
43 |
370 |
270 |
335 |
295 |
8*22 |
|
250 |
55 |
440 |
300 |
395 |
350 |
12*22 |
|
300 |
68 |
500 |
340 |
465 |
410 |
12*22 |
储罐阻火器设计、制造性能：
1、壳体本身的材质需求比较严格，一般为铝合金、不锈钢、铸铁等介质且尺寸必须按照规定的标准来执行；
2、在制造过程中，其壳体所使用的铸件不得存在损害、裂纹、砂眼等问题这样的铸件会影响到使用的效果；
3、壳体制作过程中，应按照规定进行水压的试验，待到合格后方可使用；
4、波纹结构的阻火器按规定会使用钢带来加工制作，这样的钢带应该光亮，不能带有油污及锈点等污渍；
5、阻火层上的孔隙大小应该完全一致且均匀分布，所以应保持无堵塞；
6、装入壳体内部的阻火层不能晃动，因此其接触面需要紧密结合，在完成组装之后，我们还需要按规定进
行阻火性的测试。储罐防爆阻火器厂家售后服务：我厂在生产阻火呼吸阀和波纹阻火器的同时，根据用户
要求，可单独提供波纹阻火芯件：
1、在检修时，发现阻火芯件因年度已久，有腐蚀现象的，要求更换。
2、在清洗过程中，不慎损坏，无法重新缠绕的。
